Injap menggunakan keluli karbon WCB untuk badan yang mengandungi tekanan utamanya. Bahan ini biasanya digunakan untuk perkhidmatan air, minyak dan wap industri di mana keluli karbon serasi dengan medium operasi. Zhongguan juga menyenaraikan LCB dan WCC sebagai bahan badan alternatif, membolehkan pemilihan bahan mencerminkan suhu perkhidmatan, keperluan mekanikal dan spesifikasi projek.
Butiran pembinaan utama termasuk:
ASTM A216 WCB keluli karbon tuang untuk komponen yang mengandungi tekanan utama.
Bola bergerak sedikit di bawah tekanan pembezaan, menekan pada tempat duduk hiliran untuk mewujudkan pengedap penutup.
PTFE, R-PTFE, PEEK dan PPL adalah pilihan yang disenaraikan untuk keperluan pengedap dan operasi yang berbeza.
SS304, SS316, dan 13Cr adalah pilihan yang tersedia.
Badan utama dan badan sekunder disambungkan dengan bolt, membenarkan akses kepada komponen dalaman semasa penyelenggaraan.

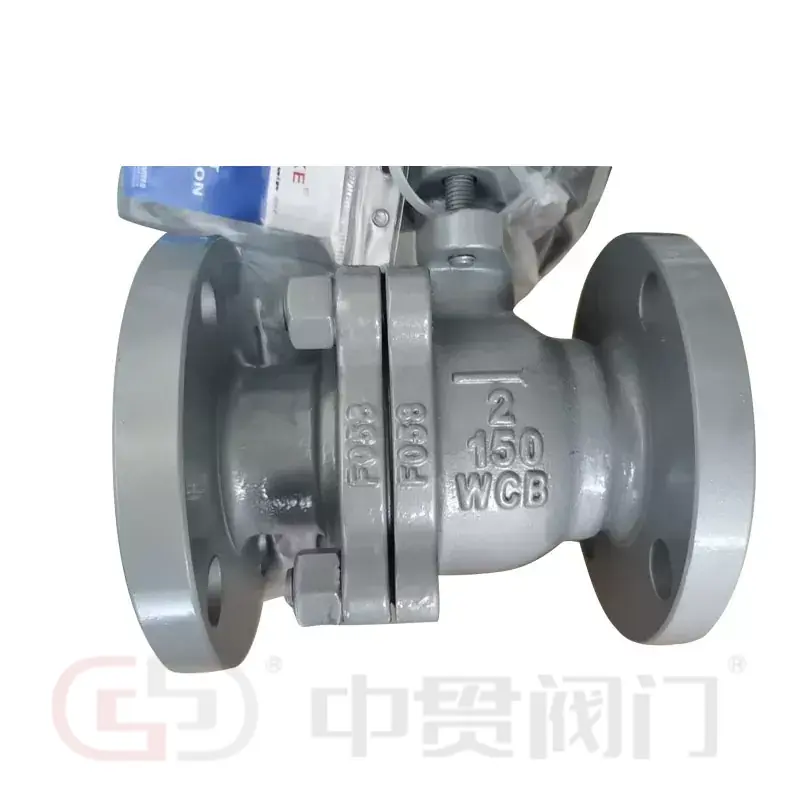

Gabungan badan keluli karbon dan bahan dalaman terpilih menjadikan Injap Bebola Terapung WCB dengan Sambungan Bebibir sesuai untuk media industri yang serasi di mana penutupan dan penyelenggaraan praktikal yang boleh dipercayai diperlukan.
Hujung bebibir menyediakan sambungan berbolted pada bebibir saluran paip yang sepadan. Zhongguan menyenaraikan pilihan muka pengedap RF, FF dan RTJ untuk menampung spesifikasi paip yang berbeza. Konfigurasi ini menyokong perancangan pemasangan merentas projek perindustrian, dengan syarat dimensi bebibir injap, kelas tekanan dan muka sepadan dengan peralatan yang disambungkan.
Saiz dan julat tekanan yang disenaraikan meliputi berbilang konfigurasi saluran paip. Penarafan kelas dan penarafan PN tergolong dalam sistem penetapan yang berbeza dan tidak boleh dianggap sebagai boleh ditukar ganti secara langsung tanpa menyemak standard dan syarat reka bentuk yang berkenaan.
Keserasian bahan dan had tekanan-suhu menentukan sama ada injap sesuai untuk perkhidmatan tertentu. Keluli karbon WCB biasanya sesuai untuk aplikasi air, minyak dan wap yang serasi, manakala bahan tempat duduk mempengaruhi prestasi pengedap di bawah keadaan operasi yang dipilih.
Kawasan aplikasi biasa termasuk:
Pengasingan hidup-mati dalam perkhidmatan minyak dan gas yang serasi, tertakluk kepada tekanan, suhu dan keperluan media yang ditentukan.
Pengasingan cecair proses yang serasi. Media yang menghakis memerlukan penilaian yang teliti terhadap keserasian badan, bola, batang dan tempat duduk.
Paip air dan wap di mana bahan injap terpilih dan penarafan suhu tekanan memenuhi keperluan sistem.
Pengasingan saluran paip dalam sistem air industri, dengan pemilihan bahan berdasarkan kimia air dan keadaan operasi.
Pembukaan dan penutupan berulang dalam talian proses yang serasi, dengan kekerapan operasi dan keperluan penyelenggaraan dipertimbangkan semasa pemilihan.
Maklumat produk yang dibekalkan memberikan suhu maksimum sebanyak425°Cuntuk injap yang diterangkan, tetapi angka ini tidak boleh ditafsirkan sebagai suhu yang dibenarkan pada setiap penarafan tekanan atau dengan setiap bahan tempat duduk. PTFE, R-PTFE, PEEK dan PPL mempunyai suhu dan ciri perkhidmatan yang berbeza. Sampul operasi akhir yang dibenarkan bergantung pada konfigurasi injap lengkap.
Mekanisme bola terapung bergantung pada tekanan berbeza untuk menolak bola ke arah tempat duduk hiliran. Sentuhan ini membantu membentuk meterai tutup, manakala bahan tempat duduk yang dipilih menentukan kesesuaiannya untuk suhu sederhana dan operasi.
Badan bolt dua keping menyediakan akses kepada komponen dalaman untuk penyelenggaraan. Bergantung pada prosedur pembinaan dan penyelenggaraan, badan boleh dibuka untuk memeriksa atau menggantikan bahagian yang boleh diservis tanpa membongkar keseluruhan pemasangan saluran paip. Pengasingan, penyahtekanan, dan pengendalian yang selamat kekal diperlukan sebelum penyelenggaraan.
Reka bentuk dan pertimbangan perolehan tambahan termasuk:
Reka bentuk batang anti-letupan disenaraikan untuk membantu mencegah lonjakan batang di bawah keadaan tekanan yang tidak normal.
Konfigurasi platform tinggi yang serasi dengan pemasangan ISO 5211 tersedia untuk pemasangan pneumatik atau penggerak elektrik.
Pemegang pengunci boleh ditentukan untuk membantu mengelakkan operasi manual yang tidak diingini.
Mengadap bebibir, penggerudian, kelas tekanan, dimensi bersemuka, dan antara muka penggerak mesti sepadan dengan keperluan paip dan kawalan projek.
Prestasi selamat api dan anti statik tidak ditentukan oleh spesifikasi yang dibekalkan. API 6D dan ASME B16.34 disenaraikan sebagai piawaian reka bentuk, dan API 598 disenaraikan sebagai standard ujian; rujukan ini sahaja tidak mengesahkan pensijilan selamat kebakaran atau pembinaan anti-statik.
Untuk projek yang memerlukan ciri keselamatan tambahan, perkara berikut memerlukan dokumentasi teknikal khusus:
Prestasi selamat kebakaran:Sahkan piawaian ujian kebakaran dan laporan ujian sokongan atau pensijilan yang berkenaan.
Pembinaan anti-statik:Sahkan sama ada peranti anti-statik digabungkan dan sama ada prestasinya telah diuji.
Ujian tekanan dan kebocoran:Sahkan prosedur ujian, tekanan, kriteria penerimaan dan rekod pemeriksaan yang berkenaan.
Kebolehkesanan bahan:Kenal pasti bahan badan, bola, batang dan tempat duduk yang dinyatakan dalam dokumentasi pesanan.
Had operasi:Tetapkan tekanan dan suhu yang dibenarkan untuk saiz, kelas tekanan dan kombinasi tempat duduk yang dipilih.
Pemeriksaan ini amat berkaitan dengan perkhidmatan hidrokarbon, paip suhu tinggi dan pemasangan dengan keperluan keselamatan yang ditetapkan.
Zhongguan mengendalikan pangkalan pengeluaran injap di Tianjin, ditubuhkan pada 2016, dan Oubei, Yongjia, Wenzhou, di manaZhejiang Zhongguan Valve Manufacture Co., Ltd.telah diasaskan pada 2019. Syarikat ini mempunyai lebih daripada 19 tahun pengalaman dalam industri injap.
Peralatan pengeluaran termasuk mesin ujian tekanan injap, peralatan pemasangan tempat duduk injap, peralatan pemasangan lengan aci dan mesin penanda. Zhongguan memegang sijil ISO untuk produk injapnya dan menawarkan tempat duduk yang diperakui WRAS untuk injap rama-rama yang berkenaan. Semak semula kamisijildankes koperasiuntuk lebih terperinci.
UntukInjap Bebola Terapung WCB dengan Sambungan Bebibir, butiran pemilihan termasuk bahan badan WCB, LCB atau WCC, julat saiz DN15–DN600, kelas tekanan, menghadap bebibir RF/FF/RTJ dan bahan tempat duduk. Pilihan yang berkaitan dalam yang samainjap bolakeluarga juga ada. Zhongguan juga bekerjasama dengan syarikat kejuruteraan dan stokis di Vietnam, Malaysia dan Singapura.
WCB ialah bahan keluli karbon tuang yang digunakan dalam banyak aplikasi paip perindustrian. Maklumat yang dibekalkan menyenaraikan suhu maksimum 425°C untuk injap ini, tetapi suhu operasi yang dibenarkan mesti dinilai bersama tekanan, bahan tempat duduk dan konfigurasi injap lengkap.
Kesesuaian bergantung pada komposisi kimia, kepekatan, suhu, dan keserasian badan dan bahan dalaman. Pilihan bola keluli tahan karat atau batang tidak, dengan sendirinya, membuktikan bahawa injap lengkap sesuai untuk medium yang menghakis.
Sediakan diameter nominal, kelas tekanan, menghadap bebibir, medium operasi, keadaan tekanan dan suhu, keutamaan tempat duduk, dan keperluan operasi manual atau automatik. Sebarang keperluan ujian selamat kebakaran, anti-statik atau khusus projek juga harus dinyatakan.
