NDT adalah singkatan untuk Ujian Tidak Memusnahkan. Seperti namanya, ia adalah teknik kejuruteraan yang berfungsi sebagai memeriksa kecacatan dalaman dan permukaan (cth., retak, keliangan, kemasukan sanga) objek ujian (seperti injap, paip atau kimpalan) tanpa merosakkan atau merosakkannya.
Ia membandingkan injap dengan "imbasan CT" atau "ultrasound". Dengan cara yang sama seperti doktor boleh mendiagnosis organ dalaman tanpa melakukan pembedahan ke atas pesakit. NDT boleh mengesahkan kecacatan jauh di dalam bahan injap tanpa memotongnya terbuka.
Mengapa NDT Penting untukInjap?
Dalam ujian injap, ujian kekuatan cangkang dan ujian kedap tempat duduk mengesahkan sama ada fungsi injap adalah seperti yang diperlukan. NDT, sebaliknya, mengesahkan "kesihatan bahan" injap. Bahan badan injap yang mengandungi keretakan dalaman yang kecil atau keliangan berisiko pecah secara tiba-tiba berikutan pendedahan lama kepada tekanan tinggi, suhu tinggi atau media menghakis, menyebabkan kemalangan yang serius. Akibatnya, NDT digunakan terutamanya untuk memeriksa tuangan mentah, penempaan dan kimpalan siap. Ia berfungsi sebagai perlindungan utama untuk menjamin keselamatan dan kebolehpercayaan injap.

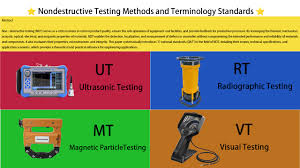

Kaedah NDT Paling Popular dalam Industri Injap
| Nama Kaedah |
Singkatan |
Prinsip Kerja |
Kecacatan Utama yang Boleh Dikesan |
Aplikasi Injap Biasa |
| Ujian Radiografi |
RT |
Sinar-X atau sinar gamma menembusi komponen dan merekodkan imej pada filem, di mana kecacatan dalaman nyata sebagai kontras dalam ketumpatan. |
Kecacatan dalaman: keliangan, kemasukan sanga, rongga pengecutan, retak. |
Memeriksa integriti dalaman tuangan badan injap serta kimpalan pada injap dan paip. |
| Ujian Ultrasonik |
UT |
Menggunakan gelombang bunyi frekuensi tinggi yang dihantar ke dalam komponen. Dengan menganalisis gelombang yang melantun semula, kedudukan dan dimensi sebarang kecacatan boleh dianalisis. |
Kecacatan dalaman: retak, laminasi, kekurangan gabungan. Lebih sensitif kepada kecacatan planar (seperti retak) daripada RT. |
Memeriksa ketebalan dinding dan keretakan dalaman badan injap dan bonet, dengan penekanan khusus pada injap berdinding tebal. |
| Ujian Zarah Magnet |
MT |
Terpakai semata-mata untuk bahan feromagnetik seperti keluli karbon. Bahagian itu bermagnet, dan kecacatan menyebabkan medan kebocoran yang menarik zarah magnet, membentuk petunjuk yang boleh dilihat. |
Kecacatan permukaan dan berhampiran permukaan: retak, jahitan, pusingan. |
Memantau keadaan permukaan injap untuk keretakan pelindapkejutan, retak pengisaran atau proses lain. |
| Ujian Penembusan Cecair |
PT |
Cecair yang sangat menembusi digunakan pada permukaan komponen. Tindakan kapilari menyebabkan ia meresap ke dalam kecacatan yang berkaitan dengan permukaan. Akibatnya, pembangun digunakan untuk mengekstrak penetrate, mendedahkan kecacatan. |
Kecacatan pecah permukaan: retak, lubang jarum, penutupan sejuk. |
Menilai permukaan keluli tahan karat austenit (tidak sesuai untuk MT kerana sifat bukan feromagnetik) serta injap aloi bukan magnet. |
