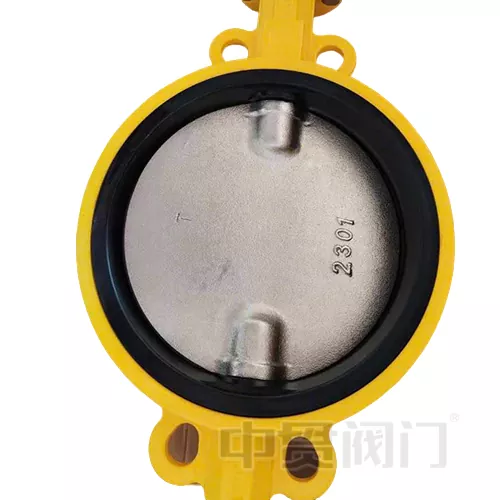

Injap rama-rama reka bentuk setengah batang

Injap rama-rama reka bentuk separuh-sistem hanya mempunyai satu perbezaan dengan injap rama-rama biasa yang lain, batangnya mempunyai dua peringkat, juga boleh memanggil sebagai aci injap berpecah, ia bermakna pengurangan keratan rentas dan meletakkan lebih penting pada nilai KV. Jika anda mencari injap jenis ini untuk industri atau projek anda, injap rama -rama separuh batang adalah pilihan yang baik, setiap bahan bahagian dan bebibir atas atau bentuk batang, semuanya boleh disesuaikan.

Faedah prestasi dan sempadan yang terpakai

1. Ekonomi dan mudah dijaga:

Kos pembuatan injap rama -rama separuh batang hanya 70% daripada injap rama -rama batang penuh, dan tidak perlu mengekalkan kotak pemadat bawah;

2. Pengoptimuman untuk senario voltan rendah:

Tekanan kerja -kerja PN16, suhu yang berkenaan -10 ° C ~ 120 ° C (SEAL EPDM) / -20 ° C ~ 80 ° C (Seal NBR);

Nilai CV pekali aliran adalah 40% lebih tinggi daripada injap pintu diameter yang sama, dan kehilangan tekanan adalah ≤ 0.2 bar (pada kadar aliran 2 m/s).

3. Fleksibiliti pemasangan:

Separuh injap rama -rama boleh dipasang secara mendatar atau menegak, dan badan injap boleh dipilih dalam besi tuang (GGG50) atau keluli tahan karat (CF8m);

Adaptasi reka bentuk klip ke projek pengubahsuaian saluran paip dengan ruang terhad (mis., Pengembangan saluran paip peralatan).

4. Keserasian media biasa:

a. Air bersih, air penyejuk beredar, stim tekanan rendah (≤1.6mpa);

b. B.Neutral Oils (kelikatan ≤220cst), udara dan gas bukan korosif yang lain;

c. C.Low kepekatan cecair berasid dan alkali (pH 5 ~ 9)
