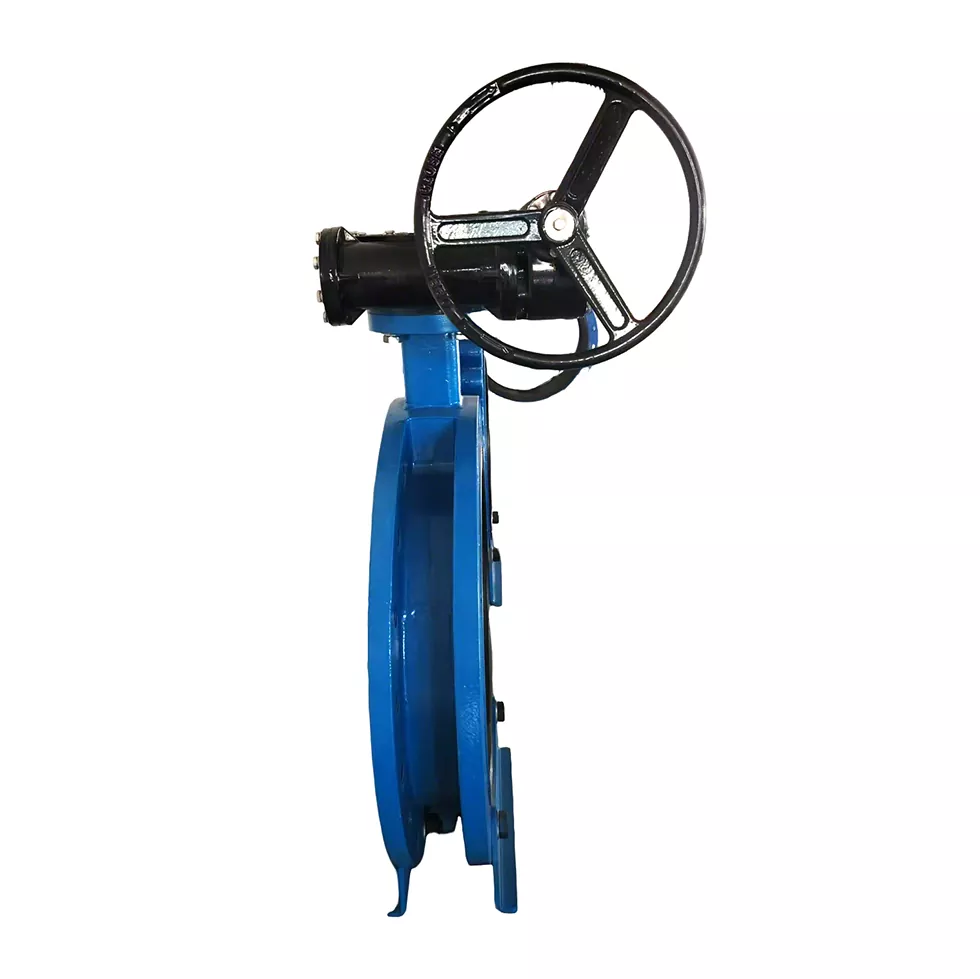

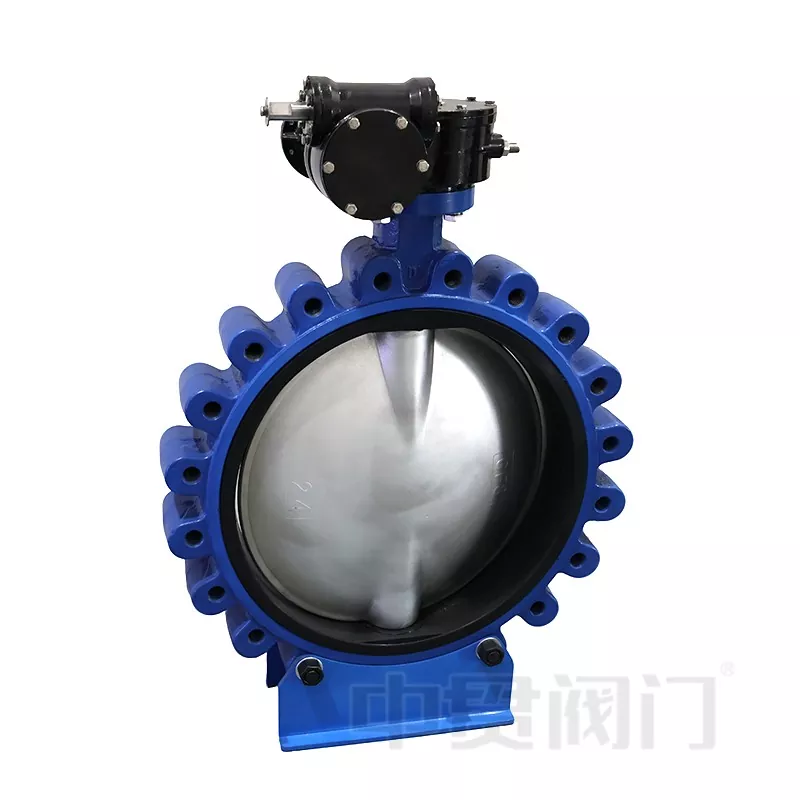

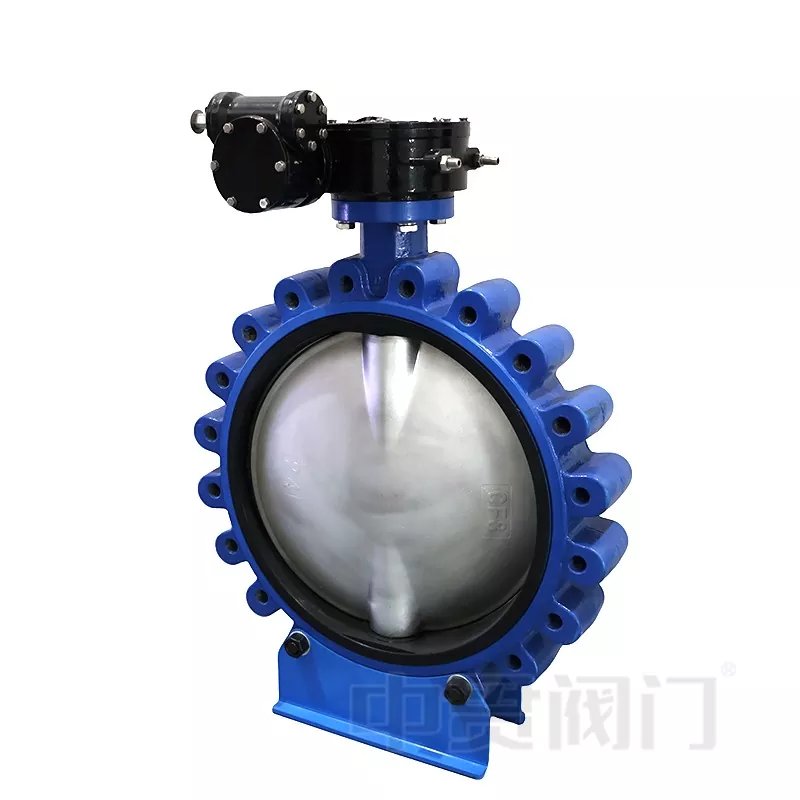

Injap Rama-rama Jenis Lug Zhongguandireka untuk sistem saluran paip yang memerlukan pemasangan yang fleksibel, penutupan yang boleh dipercayai dan penyelenggaraan yang mudah. Sebagai struktur injap rama-rama garis tengah, ia biasanya dipilih untukrawatan air, peredaran HVAC, saluran paip industri dan aplikasi di mana injap perlu ditanggalkan atau diservis tanpa menjejaskan susunan saluran paip yang lengkap.
Berbanding dengan injap rama-rama wafer, yangreka bentuk sambungan lugmenggunakan lubang berulir pada badan injap untuk membenarkan penetapan bebibir bebas. Struktur ini amat sesuai untuk pemasangan hujung talian, bahagian pengasingan peralatan, dan saluran paip di mana satu sisi sambungan mungkin perlu ditanggalkan semasa penyelenggaraan.
Badan injap boleh dihasilkan daripadabesi mulur, GGG50, keluli tahan karat, atau keluli karbon mengikut keperluan tekanan, ciri sederhana dan keadaan kakisan. Struktur lug mengagihkan tekanan sambungan melalui berbilang titik penetapan, meningkatkan kestabilan pemasangan dalam saluran paip yang terdedah kepada getaran atau operasi yang kerap.
Cakera menggunakan reka bentuk bulat padat dan berputar kira-kira 90° antara kedudukan terbuka sepenuhnya dan tertutup sepenuhnya. Cakera keluli tahan karat atau bahan lain yang serasi boleh dipilih mengikut medium saluran paip untuk meningkatkan ketahanan kakisan dan prestasi perkhidmatan.
Batang injap memindahkan tork operasi antara penggerak dan cakera. Susunan aci berpusat mengurangkan kerumitan struktur dan menyokong operasi lancar dengan kaedah penggerak manual, pneumatik atau elektrik.
EPDM, NBR, PTFE, dan bahan pengedap lain boleh dipilih mengikut medium. EPDM biasanya digunakan untuk aplikasi berasaskan air, NBR sesuai untuk keadaan berkaitan minyak, manakala PTFE dipertimbangkan untuk keperluan rintangan kimia yang lebih kuat.
Dalam sistem bekalan air dan air sisa, injap rama-rama lug biasanya dipilih kerana strukturnya yang padat dan ciri penyelenggaraan yang mudah. Konfigurasi tempat duduk EPDM kerap digunakan untuk sistem peredaran air tawar, kumbahan dan air umum di mana keperluan keserasian kimia adalah sederhana.
HVAC dan saluran paip penyejukan industri biasanya memerlukan operasi pembukaan dan penutupan yang kerap. Reka bentuk berputar 90°, tork operasi yang rendah, dan panjang pemasangan padat menjadikan injap rama-rama lug sesuai untuk sistem kawalan peredaran dengan ruang pemasangan yang terhad.
Untuk saluran paip industri yang mengandungi media menghakis atau khas, konfigurasi injap hendaklah dipilih mengikut keserasian kimia antara bahan tempat duduk dan medium. Tempat duduk berasaskan PTFE boleh dipertimbangkan untuk persekitaran kimia yang lebih kukuh, manakala bahan NBR dan FKM digunakan untuk aplikasi berkaitan minyak.
Sistem marin dan tenaga sering memerlukan injap dengan rintangan kakisan dan akses penyelenggaraan yang mudah. Struktur sambungan lug membolehkan pengasingan dan penggantian yang lebih mudah dalam saluran paip di mana ruang penyelenggaraan adalah terhad.
Semasa operasi, cakera berputar di sekeliling paksi batang injap. Apabila injap terbuka sepenuhnya, cakera sejajar dengan arah aliran saluran paip, mengurangkan rintangan dan membenarkan medium melalui dengan halangan yang minimum.
Apabila menutup, cakera berputar kira-kira 90° dan menekan pada tempat duduk pengedap untuk menghentikan aliran. Bergantung pada reka bentuk injap dan bahan pengedap, prestasi penutupan dua arah boleh dicapai.
Untuk aplikasi pendikit, kedudukan cakera boleh dilaraskan antara kedudukan terbuka dan tertutup.
| Perbandingan | Injap Rama-rama Jenis Lug | Injap Rama-rama Wafer |
|---|---|---|
| Kaedah Sambungan | Lubang lug berulir membenarkan penetapan bebibir bebas | Dipasang di antara dua bebibir menggunakan bolt melalui |
| Penyelenggaraan | Sesuai untuk sistem yang memerlukan penyingkiran injap yang lebih mudah atau pemasangan talian akhir | Lebih sesuai untuk pemasangan saluran paip standard |
| Ruang Pemasangan | Reka bentuk padat dengan fleksibiliti sambungan yang lebih kuat | Ringan dan biasa digunakan di mana ruang terhad |
| Aplikasi Biasa | Rawatan air, HVAC, saluran paip industri, sistem sensitif penyelenggaraan | Saluran paip air dan utiliti am |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.telah memberi tumpuan kepada pembuatan injap selama lebih daripada 19 tahun, dengan sumber pengeluaran terletak di Tianjin dan Wenzhou, Zhejiang. Syarikat mengeluarkaninjap rama-ramatermasuk jenis wafer, lug, bahagian U dan bebibir, dengan diameter pengeluaran utama antara DN40 hingga DN1600.

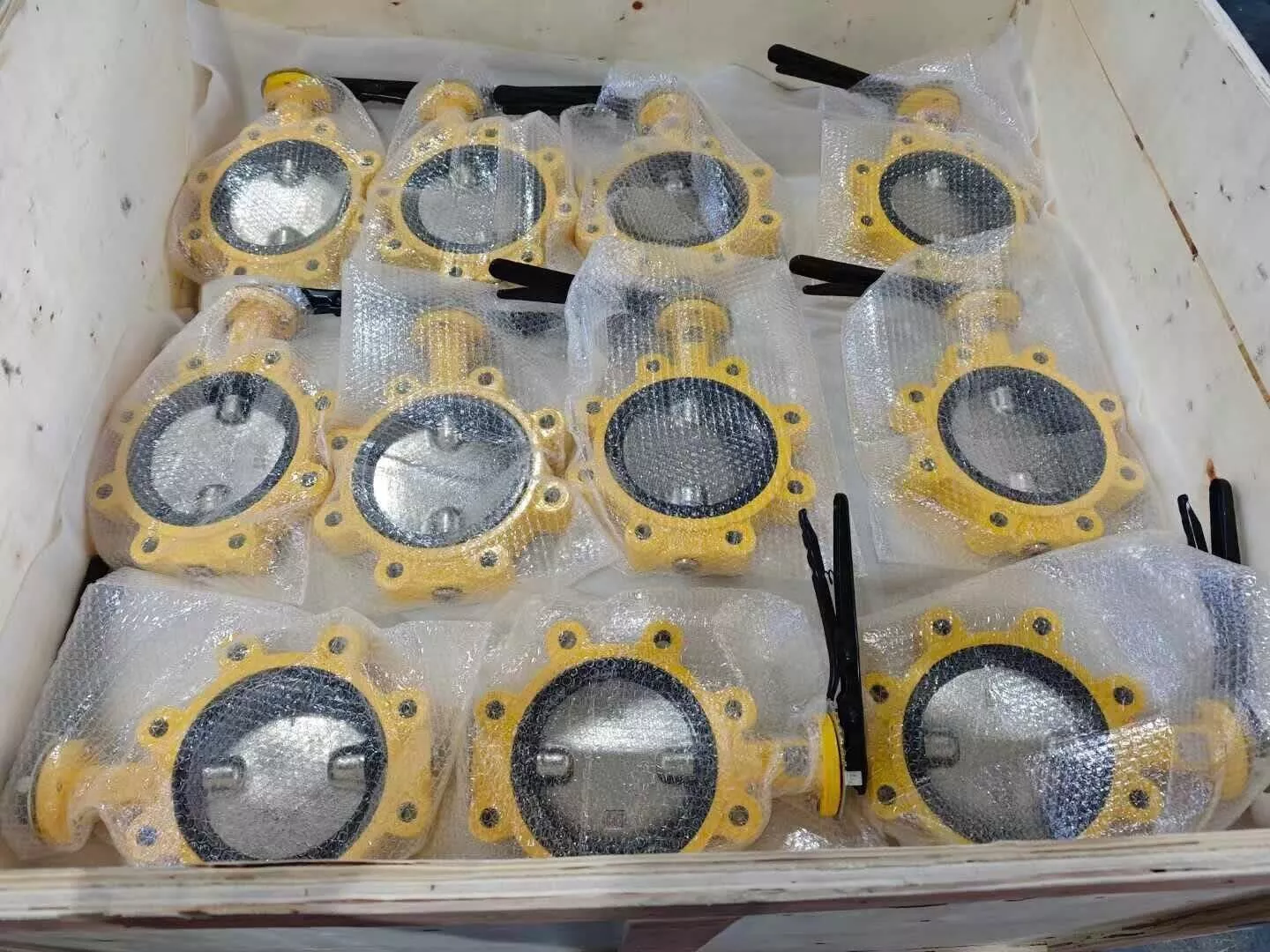

Proses pembuatan termasuk pemasangan injap, ujian tekanan, pemasangan tempat duduk injap, pemasangan lengan aci dan penandaan produk. Zhongguan menyediakan diperlukansijil ISOuntuk injap yang dihasilkan dan boleh menyediakanTempat duduk injap yang diperakui WRASapabila diperlukan.
Hayat perkhidmatan injap rama-rama lug dipengaruhi terutamanya oleh keadaan operasi, termasuk ciri sederhana, suhu, perubahan tekanan, kekerapan operasi dan kualiti pemasangan. Memilih bahan pengedap yang serasi dan mengekalkan keadaan operasi yang betul membantu mengurangkan haus pramatang komponen pengedap.
ya. Injap Rama-rama Jenis Lug boleh dikendalikan oleh pemegang manual, pengendali gear, penggerak pneumatik atau penggerak elektrik mengikut keperluan kawalan saluran paip. Pemilihan penggerak hendaklah sepadan dengan keperluan tork injap, kekerapan operasi dan sistem automasi.
Maklumat yang diperlukan biasanya termasuk saiz injap, penilaian tekanan, standard sambungan, medium saluran paip, julat suhu, keperluan bahan tempat duduk dan keperluan penggerak. Butiran ini membantu menentukan konfigurasi injap yang sesuai dan mengelakkan pemilihan bahan yang salah.
Pencegahan kebocoran bergantung pada pemilihan injap yang betul, bahan pengedap yang sesuai, pemasangan yang betul dan pemeriksaan biasa. Penjajaran saluran paip, keadaan sambungan bebibir, dan zarah asing di sekeliling permukaan pengedap hendaklah diperiksa semasa pemasangan untuk mengekalkan prestasi pengedap.
