Kepentingan lukisan injap untuk perolehan injap

1. Pastikan pemadanan dimensi dan antara muka yang tepat (aspek yang paling penting)

Ini adalah fungsi lukisan yang paling langsung dan penting. Injap perlu dipasang dalam sistem paip, dan dimensi dan antara muka mereka mestilah serasi sepenuhnya dengan paip yang sedia ada.

Kaedah Sambungan: Lukisan akan jelas menunjukkan sama ada sambungan bebibir, sambungan kimpalan pantat, sambungan berulir atau sambungan pengapit.

Panjang struktur: Lukisan akan menunjukkan jarak antara muka akhir injap, memastikan bahawa mereka boleh dipasang ke dalam ruang saluran paip yang disimpan.

Piawaian dan spesifikasi flange: Jika ia adalah sambungan bebibir, lukisan itu akan menunjukkan standard flange (seperti standard kebangsaan GB, ANSI standard Amerika, DIN standard Jerman, JIS standard Jepun), penarafan tekanan (seperti PN16, Kelas150),

Dimensi Port: Jelas menunjukkan diameter nominal (DN) atau saiz paip nominal (NPS) injap.

Sekiranya tiada lukisan: injap yang dibeli mungkin tidak sejajar dengan bebibir paip, lubang bolt mungkin tidak sepadan, atau panjang injap mungkin terlalu panjang/pendek, menyebabkan ketidakupayaan untuk dipasang. Ini memerlukan pembelian semula atau mengubah suai saluran paip, menyebabkan pembaziran tenaga manusia, sumber bahan dan masa.

2. Jelas menentukan tahap tekanan dan keperluan bahan

Injap perlu beroperasi dengan selamat di bawah tekanan tertentu dan keadaan sederhana.

Penilaian Tekanan: Lukisan akan menunjukkan tekanan reka bentuk,tekanan kerjadan kelas tekanan yang sepadan (seperti PN40, Class300) injap. Ini secara langsung memberi kesan kepada ketebalan shell, prestasi pengedap dan faktor keselamatan injap. Ia sangat berbahaya untuk membeli injap dengan penarafan tekanan rendah untuk aplikasi tekanan tinggi.

Bahan badan injap: Lukisan akan menentukan badan injap, penutup injap, cakera injap, batang injap, bahan pengedap, dan lain -lain (seperti keluli karbon WCB, CF8m (316 keluli tahan karat), keluli dupleks, aloi monel, dan lain -lain). Pemilihan bahan yang tidak betul boleh menyebabkan injap rosak dengan cepat dalam media yang menghakis, yang menyebabkan kebocoran atau kemalangan.

3. Tentukan jenis dan mod operasi injap

Lukisan dengan jelas menentukan jenis injap dan bagaimana untuk mengendalikannya.

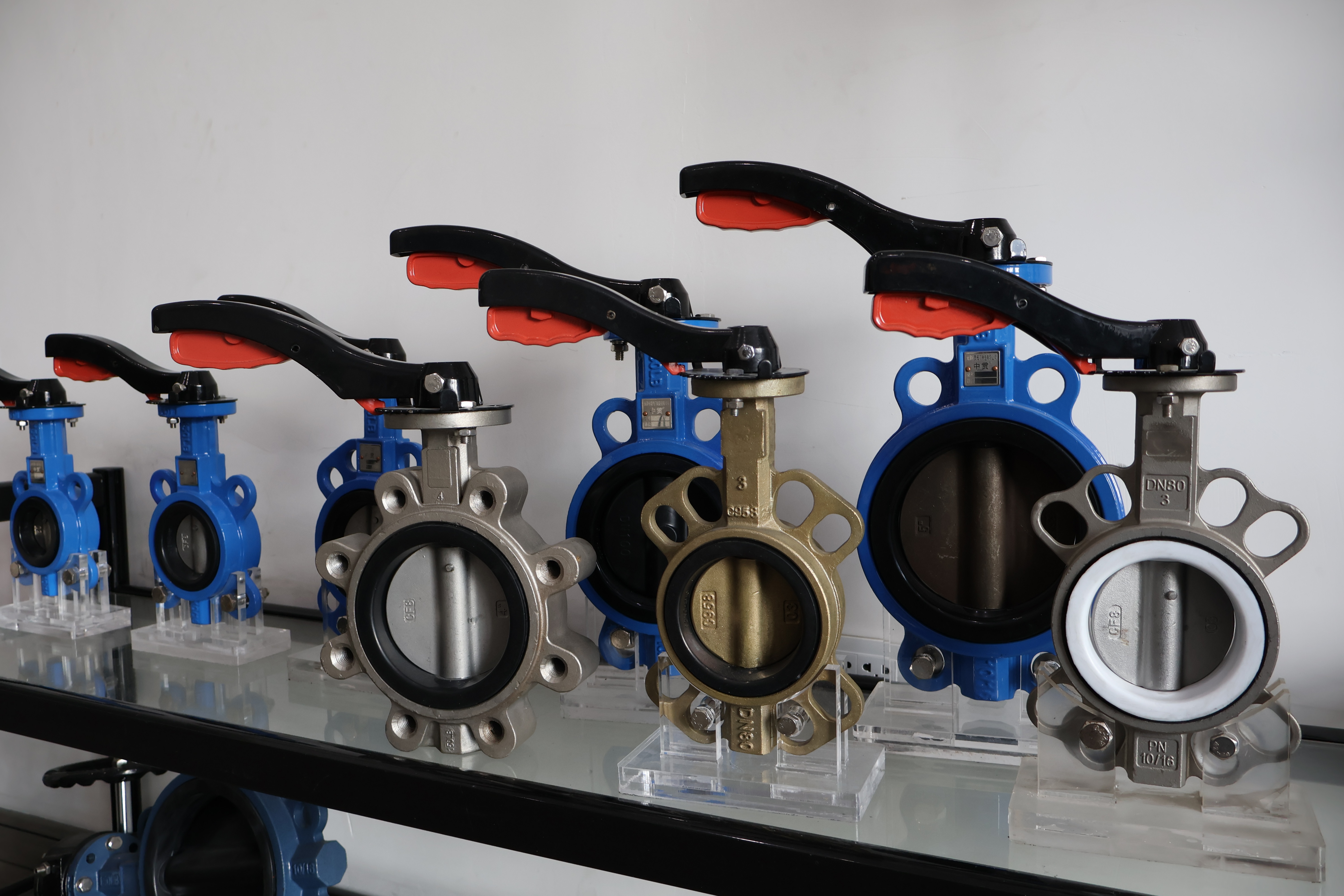

Jenis injap: Adakah injap pintu, injap dunia, injap bola, injap rama -rama atau injap cek? Lukisan itu jelas menunjukkan pandangan keratan struktur yang unik, menjadikannya mudah difahami.

Kaedah Operasi: Adakah Operasi Handwheel, Operasi Gearbox, Penggerak Elektrik, Penggerak Pneumatik atau Penggerak Hidraulik? Lukisan akan menunjukkan dimensi antara muka dan keperluan model peranti pemacu (untuk injap pemacu).

4. Sahkan struktur dan piawaian dalaman

Butiran Struktur: Lukisan (terutamanya pandangan keratan) menunjukkan bentuk saluran aliran, reka bentuk kerusi dan meterai injap, yang secara langsung mempengaruhi ciri -ciri aliran (nilai CV), kehilangan rintangan dan kesan pengedap injap.

Piawaian Pembuatan dan Pemeriksaan: Lukisan biasanya menunjukkan piawaian yang direka oleh injap, dihasilkan dan diperiksa mengikut (sepertiAPI 600, API 6D, GB/T 12234, dan lain -lain). Piawaian ini adalah asas untuk memastikan kualiti dan prestasi injap.

5. Sebagai asas untuk penerimaan dan penyelesaian pertikaian

Kriteria Penerimaan: Jabatan Pemeriksaan Kualiti Jabatan Pembelian perlu mengesahkan dan menerima injap yang dibeli berdasarkan semua parameter yang dinyatakan dalam lukisan, memastikan item fizikal sepenuhnya konsisten dengan keperluan reka bentuk.

Mempunyai kesan undang -undang: Lukisan adalah sebahagian daripada lampiran teknikal kontrak. Sekiranya barang yang disediakan oleh pembekal tidak sesuai dengan lukisan,lukisanakan menjadi bukti yang paling kuat untuk menuntut pampasan dan menyelesaikan pertikaian.

Ringkasan dan cadangan

Lukisan injap berfungsi sebagai "bahasa teknikal" dan "standard bersatu" yang menghubungkan reka bentuk, perolehan, pemasangan, dan proses penerimaan.

Nasihat untuk Kakitangan Pembelian:

Adalah perlu untuk meminta lukisan: Sebelum membuat pertanyaan dengan pembekal dan membuat pesanan, pastikan anda mendapatkan lukisan injap terkini dan jelas dari jabatan reka bentuk atau pelanggan (biasanya dalam format PDF atau dalam bentuk kertas).

Pengesahan yang berhati-hati: Cross-check maklumat utama pada lukisan (seperti model, diameter, penarafan tekanan, bahan, standard sambungan) dengan perintah pembelian dan perjanjian teknikal.

Serahkan kepada pembekal: Sediakan lukisan lengkap kepada pembekal yang berpotensi dan menghendaki mereka memberikan pengesahan bertulis yang mereka faham sepenuhnya dan dapat menghasilkan mengikut lukisan.

Mengendalikan pemeriksaan penerimaan mengikut lukisan: Selepas barang tiba, perlu bersama -sama bekerjasama dengan jabatan pemeriksaan kualiti dan menjalankan pemeriksaan penerimaan yang ketat berdasarkan lukisan.

Mengabaikan kepentingan lukisan injap dan membuat pembelian berdasarkan semata -mata pada penerangan lisan atau model mudah dengan mudah boleh membawa kepada akibat yang buruk. Kos akhir jauh lebih tinggi daripada pelaburan yang dibuat dengan teliti mengesahkan lukisan sebelum pembelian.
