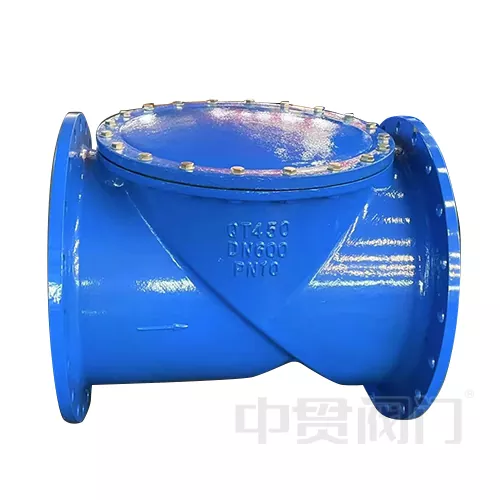

Injap Semak Ayunan Reka Bentuk Kepak Tanpa Pulangan

Pemeriksaan Ayunan Reka Bentuk Flap Tanpa Pulangan direka untuk sistem aliran tinggi (diameter DN50-DN1200, tekanan PN16-PN40), saluran aliran lubang penuh (pekali aliran Cv: 0.2-0.5) dilengkapi dengan engsel pelincir sendiri, boleh mengendalikan media kasar yang mengandungi zarah pepejal≤5mm, dan sesuai untuk suhu -0.℃ Ia boleh didapati dalam keluli tahan karat 316L, keluli dupleks. Reka bentuk bebas spring memanjangkan kitaran penyelenggaraan kepada lebih daripada 8 tahun, dan prestasinya jauh melebihi injap sehala angkat tradisional. Ia sesuai untuk saluran paip minyak, sistem pemeluwapan loji kuasa dan senario media menghakis kimia

Reka bentuk struktur dan prinsip kerja

TheNon-Return Flap Design Swing Check Valve Reka bentuk struktur dan prinsip kerja terutamanya boleh dibahagikan kepada tiga bahagian. Pada mulanya, Tilt flap, Non-Return Flap Design Swing Check Valve dengan keluli tahan karat atau keluli dupleks, dengan ketebalan 1/5~1/8 daripada diameter paip, dan permukaan boleh bersalut krom keras. Ia disambungkan ke badan injap melalui pin engsel atas, sudut kecondongan biasanya 5°~15°, dan graviti dan tekanan penutupan yang cepat digunakan dan digunakan untuk mencapai pembukaan yang cepat dan sederhana.

Seterusnya ia dipaparkan dalam saluran aliran rintangan rendah, kerana ia mempunyai reka bentuk lubang penuh (Full Bore), pekali rintangan aliran (nilai Kv) adalah 40%~60% lebih rendah daripada injap sehala angkat tradisional; Juga, Sudut pembukaan flap mencapai 75°~85°, mengurangkan kehilangan tekanan yang disebabkan oleh pergolakan, dan sesuai untuk senario aliran besar (seperti saluran paip air DN1200).

Ia mempunyai pelbagai sistem Pengedap, Kerusi Injap Semak Buaian Reka Bentuk Kepak Tanpa Pulangan boleh dipilih daripada pengedap keras EPDM, NBR atau logam, dan tahap kebocoran memenuhi standard API 598 Kelas IV; Apabila ditutup, masa sentuhan antara flap dan permukaan pengedap ialah≤0.2 saat, yang berkesan menghalang hentaman tukul air. Apabila medium mengalir ke hadapan, tekanan menolak cakera injap untuk membuka; apabila kadar aliran kembali kepada sifar atau mengalir secara terbalik, cakera injap secara automatik ditutup kerana beratnya sendiri dan perbezaan tekanan terbalik.

Kawasan aplikasi biasa:

1. Loji air

2. Pencegahan aliran balik alur keluar pam untuk saluran paip minyak mentah;

3. Sistem pemulihan kondensat untuk loji kuasa haba;

4. Kawalan pemulangan enapcemar untuk loji rawatan kumbahan;

5. Perlindungan pemintasan untuk media menghakis (seperti 50% asid sulfurik) dalam loji kimia.
