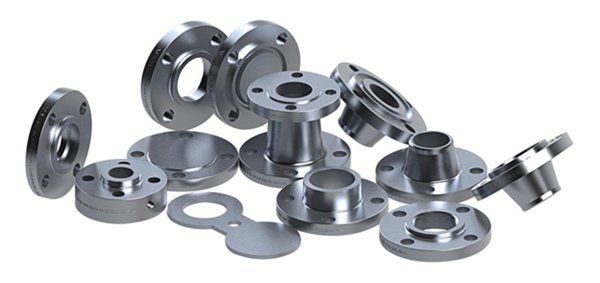

Apakah Sambungan Flange?
Sambungan bebibir ialah kaedah sambungan yang menggunakan mekanikal boleh tanggal secara meluas. Ia selalunya menggunakan sepasang bebibir, gasket pengedap, dan bolt serta nat untuk menyambung paip, injap atau peralatan bersama-sama rapat .
Prinsip utamanya ialah:menggunakan daya pengetatan bolt untuk memampatkan gasket pengedap antara bebibir, jadi melindungi bendalir (cecair atau gas) daripada bocor.

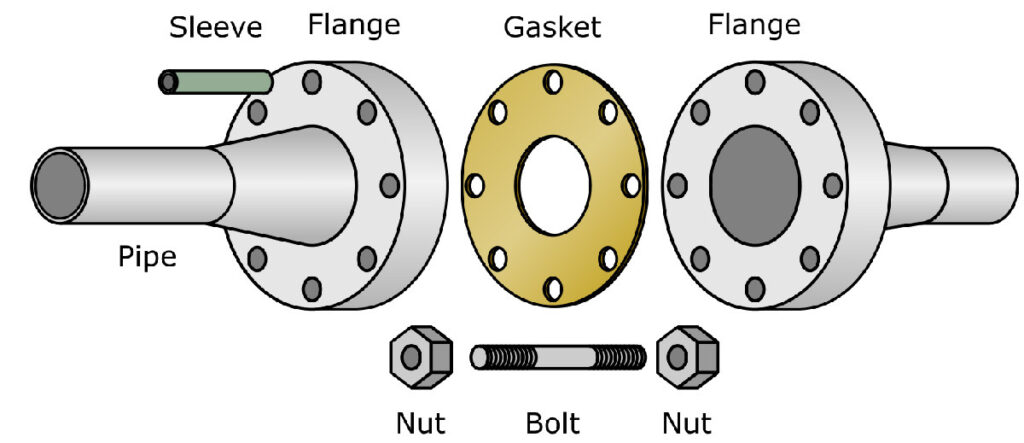

Sambungan bebibir biasa termasuk empat bahagian utama berikut:
Bebibir: Bahagian berbentuk cakera yang diikat pada hujung paip atau port peralatan, biasanya dengan lubang bolt.
Gasket Pengedap: Letakkan antara muka pengedap dua bebibir, ia ditekan untuk membuat pengedap.
Bolt dan Nat: Pergi melalui lubang bolt pada bebibir untuk membekalkan daya cengkaman.
Mengedap Muka: Permukaan bebibir yang menghampiri gasket; ia datang dalam jenis yang berbeza (cth., muka terangkat, muka lelaki/wanita, dsb.).
Kelebihan Utama:
Kelebihan tinggi dan pengedap yang kukuh: Layak mengendalikan tekanan tinggi, suhu tinggi atau media hakisan.
Pembongkaran dan penyelenggaraan yang mudah: Sambungan boleh dibuka dengan mudah untuk pembersihan paip, pemeriksaan peralatan, atau penggantian bahagian.
Kebolehgantian yang baik: Bebibir mematuhi piawaian kebangsaan (cth., GB), piawaian industri kimia (cth., HG), piawaian industri mekanikal (cth., JB), dan piawaian antarabangsa (cth., ANSI/ASME, DIN). Produk daripada pengeluar yang berbeza boleh ditukar ganti dengan syarat ia mematuhi standard yang sama.
Aplikasi Umum:
Kejuruteraan saluran paip: Menghubungkan paip ke paip, paip ke injap, dan paip ke pam.
Bekas tekanan: Lampiran untuk lurang dan lubang tangan pada bekas tindak balas dan bekas.
Titik sambungan: Sambungan salur masuk dan keluar penekan, dan sambungan antara cangkang saluran dan cangkang penukar haba.
Sistem pembuatan dan kemudahan awam: Minyak, kimia, gas asli, rawatan air, sistem pemanasan, dan sebagainya.
Perbandingan Mudah dengan Cara Sambungan Lain:
Berbanding dengan kimpalan: Sambungan bebibir boleh ditanggalkan, tetapi ia lebih mahal dan boleh memperkenalkan titik kebocoran tambahan.
Berbanding dengan sambungan berulir: Sambungan bebibir boleh menahan tekanan yang lebih tinggi dan menyesuaikan diri dengan diameter paip yang lebih besar, tetapi ia lebih rumit untuk dipasang dan memerlukan lebih banyak ruang.
Ringkasan Mudah: Apabila terdapat keperluan untuk menahan tekanan tinggi, berurusan dengan diameter paip yang besar, atau menuntut pembongkaran yang kerap untuk diservis, sambungan bebibir biasanya merupakan kaedah kegemaran. Contoh yang paling biasa ialah gandingan pada paip air pemadam kebakaran atau saluran paip wap kilang yang menyerlahkan "cakera dinaikkan" dan dipasang dengan bulatan bolt.
