Injap Rama-rama Sepusat Zhongguanperolehan menyokong rawatan air, kumbahan, air laut, peredaran HVAC, dan aplikasi saluran paip industri di mana struktur padat, bahan pengedap yang sesuai, dan prestasi penutupan yang stabil diperlukan.Zhejiang Zhongguan Valve Manufacture Co., Ltd.telah memberi tumpuan kepada pembuatan injap selama lebih daripada 20 tahun, dengan pangkalan pengeluaran terletak di Tianjin dan Wenzhou, Zhejiang. Syarikat itu menggabungkan pengalaman pengeluaran injap rama-rama dengan sumber rantaian bekalan injap serantau untuk menyediakan konfigurasi injap berdasarkan bahan saluran paip, ciri media dan persekitaran operasi yang berbeza.
Struktur sepusat biasanya digunakan dalam sistem tekanan sederhana.
Saluran paip air dan kumbahan memerlukan injap yang boleh mengekalkan prestasi pengedap semasa operasi jangka panjang. Struktur tempat duduk elastik yang digunakan dalam reka bentuk Injap Rama-rama Concentric sesuai untuk media berasaskan air kerana bahan pengedap boleh dipilih mengikut ciri kimia saluran paip.
EPDMdan tempat duduk HTEPDM biasanya dipilih untuk aplikasi air tawar, kumbahan dan air laut kerana rintangannya terhadap air, cuaca dan pendedahan ozon. Struktur dalaman yang dipermudahkan juga mengurangkan kawasan di mana sedimen dan zarah terkumpul.
Sistem air laut memerlukan perhatian terhadap rintangan kakisan kerana kandungan garam boleh mempercepatkan kemerosotan bahan. Zhongguan menyediakan gabungan bahan termasuk cakera kalis kakisan dan bahan tempat duduk yang berbeza mengikut keadaan operasi air laut.
Badan injap boleh dilindungi dengan kira-kira 250μm salutan epoksi, manakala bahan pengedap boleh dipilih mengikut keperluan sederhana sebenar. Bahan berasaskan PTFE atau sebatian getah yang sesuai boleh dipertimbangkan apabila rintangan kimia yang lebih kuat diperlukan.
Pemanasan, pengudaraan, penyaman udara dan sistem penyejukan industri selalunya memerlukan operasi pembukaan dan penutupan yang kerap. Reka bentuk sepusat memberikan ciri tork operasi yang rendah dan boleh digabungkan dengan konfigurasi penggerak yang berbeza mengikut keperluan kawalan.
Struktur padat menjadikannya sesuai untuk sistem saluran paip di mana ruang pemasangan adalah terhad, manakala wafer danlugjenis sambungan memberikan fleksibiliti untuk susun atur saluran paip yang berbeza.

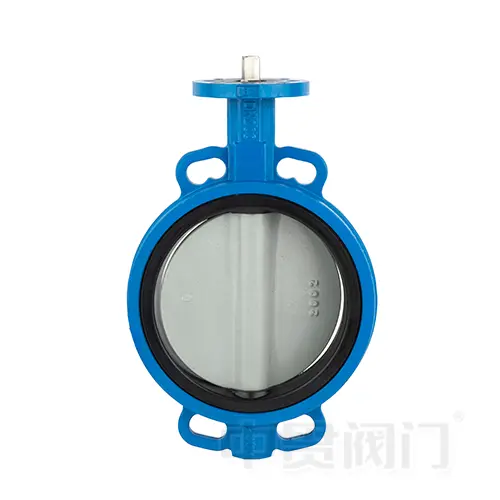

Struktur sepusat menjajarkan batang injap, pusat cakera dan garis tengah badan pada paksi yang sama. Berbanding dengan struktur injap rama-rama eksentrik, reka bentuk ini menyediakan susunan pengedap yang lebih mudah dan mengurangkan had arah pemasangan.
Ciri pengedap dua hala membolehkan pemasangan tanpa sekatan arah aliran yang ketat dalam banyak aplikasi saluran paip. Ini mengurangkan kemungkinan ralat pemasangan yang disebabkan oleh orientasi injap yang salah, terutamanya dalam bekalan air yang besar dan sistem peredaran di mana berbilang injap dipasang.
Julat prestasi injap rama-rama bergantung pada pemilihan bahan tempat duduk. Zhongguan Concentric Butterfly Valve boleh dikonfigurasikan dengan bahan pengedap yang berbeza, membolehkan struktur injap asas yang sama menyesuaikan diri dengan keadaan operasi yang berbeza.
EPDM dan HTEPDM terutamanya sesuai untuk aplikasi berkaitan air, manakalaNBR, HNBR dan XNBR dipilih untuk media yang mengandungi minyak. Bahan berasaskan PTFE digunakan di mana rintangan kimia yang lebih kuat diperlukan.
Fleksibiliti bahan ini mengurangkan keperluan untuk struktur injap yang berbeza sama sekali apabila keadaan saluran paip berubah. Reka bentuk badan injap boleh kekal konsisten manakala sistem pengedap dilaraskan mengikut medium.
Berbanding dengan injap rama-rama eksentrik dudukan logam, injap rama-rama sepusat umumnya mempunyai struktur dalaman yang lebih ringkas dan berat keseluruhan yang lebih rendah.
Ini memberikan kelebihan praktikal dalam projek saluran paip besar kerana prosedur pengangkutan, pemasangan dan penyelenggaraan menjadi lebih mudah untuk diuruskan. Reka bentuk tempat duduk elastik juga membolehkan penyelenggaraan melalui penggantian tempat duduk dan bukannya menggantikan pemasangan injap lengkap dalam banyak aplikasi.

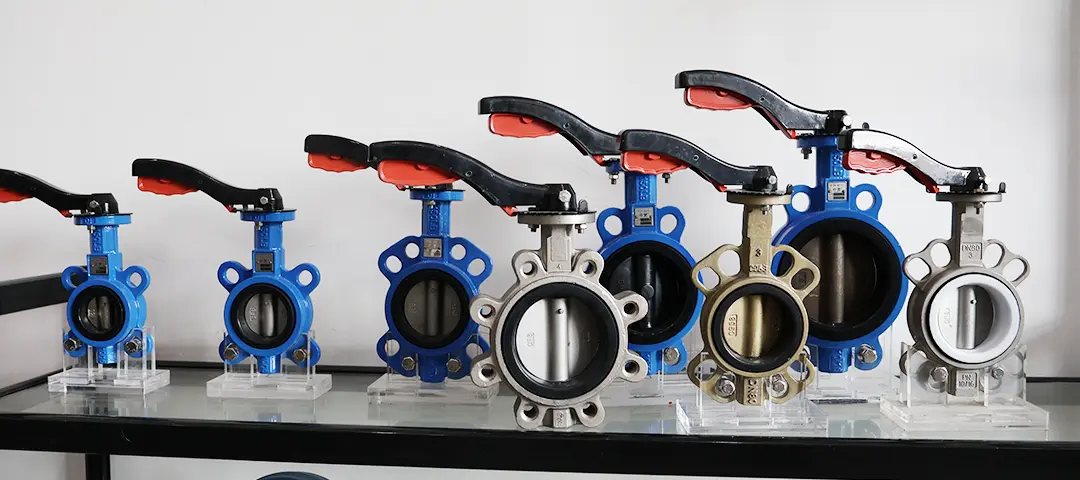

Zhongguan menghasilkan injap rama-rama terutamanya meliputi DN40 hingga DN1600, termasuk jenis wafer, lug, bahagian U dan bebibir.

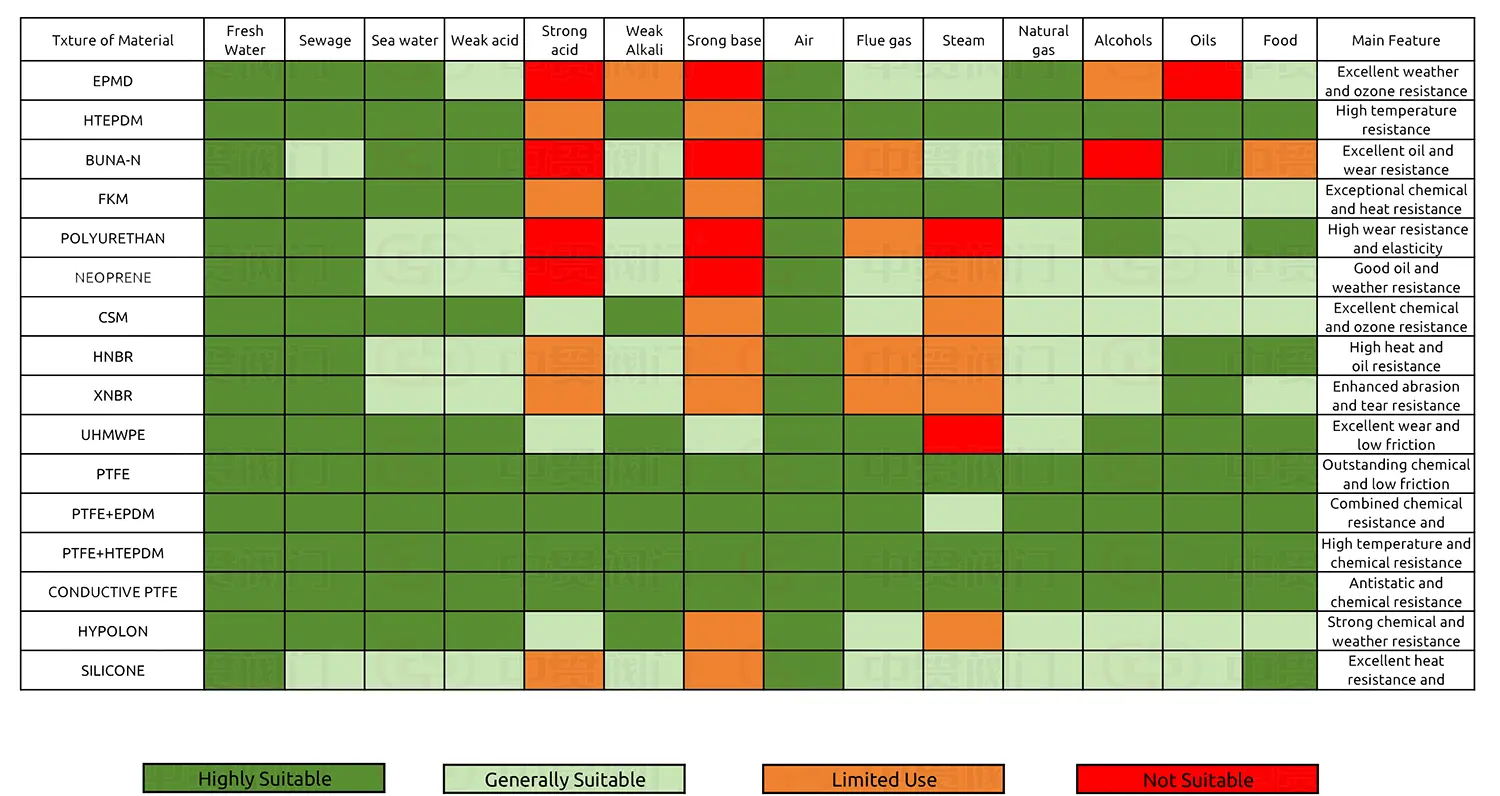

Bahan getah dan polimer yang berbeza mempunyai ciri rintangan yang berbeza terhadap air, bahan kimia, minyak, suhu dan media khas.
| Bahan Tempat Duduk | Media yang Sesuai | Ciri-ciri Bahan |
| EPDM | Air tawar, kumbahan, air laut, udara, gas serombong | Keserasian air yang baik, rintangan cuaca, dan rintangan ozon; tidak sesuai untuk minyak mineral |
| HTEPDM | Air bersuhu lebih tinggi, air laut, keadaan wap | Prestasi suhu yang lebih baik berbanding dengan EPDM standard |
| NBR (BUNA-N) | Minyak mineral dan media yang mengandungi minyak | Rintangan minyak yang baik dan rintangan haus |
| HNBR / XNBR | Minyak industri dan aplikasi berkaitan haus | Rintangan yang lebih baik berbanding dengan NBR konvensional |
| FKM | Media kimia dan keadaan suhu lebih tinggi | Rintangan kimia dan suhu yang kuat |
| PTFE | Asid kuat, alkali kuat, media kimia yang menghakis | Kestabilan kimia yang sangat baik dan geseran rendah |
| PTFE + EPDM | Aplikasi gabungan air dan kimia | Menggabungkan rintangan kimia PTFE dengan keanjalan getah |
| PTFE + HTEPDM | Aplikasi kimia suhu lebih tinggi | Sesuai untuk persekitaran kimia yang kompleks |
| PTFE konduktif | Saluran paip kimia anti-statik | Mengekalkan rintangan PTFE dengan sifat konduktif |
| silikon | Makanan dan aplikasi suhu tinggi yang bersih | Rintangan haba dan keserasian media bersih |
Untuk bekalan air, rawatan kumbahan dan sistem air laut, EPDM dan HTEPDM biasanya dipilih kerana bahan ini berfungsi dengan baik dalam persekitaran berasaskan air. Walau bagaimanapun, ia tidak sesuai untuk sentuhan minyak mineral.
Untuk saluran paip berkaitan minyak, bahan NBR, HNBR, XNBR atau FKM adalah lebih sesuai kerana ia memberikan rintangan yang lebih baik terhadap bengkak minyak dan kemerosotan pengedap.
Untuk saluran paip kimia yang mengandungi media agresif, bahan komposit PTFE dan PTFE memberikan keserasian kimia yang lebih luas. PTFE konduktif juga boleh dipertimbangkan apabila keperluan anti-statik wujud.
Untuk pemprosesan makanan atau aplikasi suhu tinggi yang bersih, silikon dan bahan pengedap serasi makanan lain yang sesuai boleh dipilih mengikut keadaan operasi.
Reka bentuk injap rama-rama yang berbeza dipilih mengikut keadaan operasi. Struktur sepusat biasanya digunakan dalam saluran paip air, utiliti, dan perindustrian am, manakala struktur sipi sering dipertimbangkan untuk aplikasi suhu tinggi, tekanan tinggi atau pengedap logam.
| Item Perbandingan | Injap Rama-rama sepusat | Injap Rama-rama Sipi Berganda | Injap Rama-rama Sipi Tiga |
| Reka Bentuk Pengedap | Pengedap tempat duduk elastik dengan struktur cakera berpusat | Reka bentuk cakera dan aci mengimbangi | Struktur berbilang offset dengan pengedap logam |
| Keperluan Pemasangan | Keupayaan pengedap dua arah | Banyak reka bentuk memerlukan perhatian arah aliran | Biasanya memerlukan arah pemasangan yang betul |
| Pilihan Tempat Duduk | EPDM, NBR, FKM, siri PTFE, Silikon dan bahan lain | Tempat duduk lembut atau logam bergantung pada reka bentuk | Terutamanya penyelesaian kerusi logam |
| Berat Struktur | Struktur ringan | Berat sederhana | Berat yang lebih tinggi disebabkan oleh struktur yang kompleks |
| Penyelenggaraan | Struktur penggantian tempat duduk yang mudah | Sistem pengedap yang lebih kompleks | Kerumitan penyelenggaraan yang lebih tinggi |
| Aplikasi Biasa | Air, kumbahan, air laut, HVAC, media kimia lemah | Aplikasi industri suhu sederhana | Aplikasi suhu tinggi dan tekanan tinggi |
Zhejiang Zhongguan Valve Manufacture Co., Ltd. terletak di Oubei, Yongjia, Wenzhou, Zhejiang, sebuah kawasan yang terkenal dengan pembuatan pam dan injap. Syarikat itu mempunyai lebih daripada 20 tahun pengalaman industri injap dan mengendalikan sumber pengeluaran di Tianjin dan Wenzhou.
Sistem pengeluaran meliputi pembuatan injap rama-rama, pemasangan, ujian tekanan, pemasangan tempat duduk injap, pemasangan lengan aci dan penandaan produk. Rangkaian pengeluaran injap rama-rama utama termasuk DN40 hingga DN1600, meliputi reka bentuk wafer, lug, bahagian U dan bebibir.
Zhongguan telah memerlukansijil ISOuntuk injap yang dihasilkan dan boleh menyediakanTempat duduk injap yang diperakui WRASapabila diperlukan.
Sebelum pemasangan, saluran paip dan permukaan pengedap injap hendaklah dibersihkan untuk mengeluarkan habuk, pasir dan zarah lain yang boleh menjejaskan prestasi pengedap. Penjajaran bebibir perlu diperiksa dengan teliti kerana tekanan pemasangan yang tidak sekata boleh mempengaruhi operasi injap.
Semasa pemasangan, sambungan penggerak hendaklah disahkan untuk memastikan pergerakan pembukaan dan penutupan lancar. Tork penggerak harus sepadan dengan keperluan operasi injap untuk mengelakkan daya yang berlebihan atau operasi yang tidak mencukupi.
Semasa pengangkutan, peralatan mengangkat hendaklah dipasang di sekeliling badan injap dan bukannya penggerak atau batang injap untuk melindungi komponen penghantaran.
Pemeriksaan tetap harus termasuk operasi injap semakan, keadaan penggerak, dan keperluan pelinciran mengikut persekitaran pemasangan. Perlindungan tambahan mungkin diperlukan untuk penggerak yang dipasang dalam keadaan luar atau keras.
Media yang berkenaan bergantung pada bahan tempat duduk yang dipilih. EPDM biasanya digunakan untuk sistem air dan kumbahan, bahan berasaskan NBR sesuai untuk media berkaitan minyak, dan bahan PTFE digunakan untuk persekitaran kimia yang lebih kuat.
Pemilihan harus mengambil kira jenis sederhana, suhu, kepekatan kimia, dan kekerapan operasi. Zhongguan memilih bahan pengedap yang sesuai mengikut keadaan saluran paip sebenar.
ya. Dengan bahan tahan kakisan yang sesuai, termasuk pemilihan tempat duduk yang sesuai dan bahan komponen dalaman, ia boleh digunakan dalam saluran paip berkaitan air laut.
Injap rama-rama Zhongguan terutamanya meliputi penarafan tekanan PN10-PN16, yang biasa digunakan dalam sistem saluran paip air, utiliti dan perindustrian.
Injap Rama-rama Sepusat Zhongguanmenggabungkan struktur padat dengan pelbagai pilihan bahan pengedap, membolehkan konfigurasi injap sepadan dengan media saluran paip dan keadaan operasi yang berbeza. Melalui pengalaman pembuatan injap jangka panjang, kawalan pemilihan bahan dan proses pemeriksaan pengeluaran, Zhongguan menyediakan konfigurasi injap untuk rawatan air, sistem marin, peredaran HVAC dan aplikasi saluran paip industri.
