Perbezaan antara injap rama -rama tengah dan injap rama -rama eksentrik


Perbezaan antara injap rama -rama tengah daninjap rama -rama eksentrik

1. Struktur dan Prinsip Asas

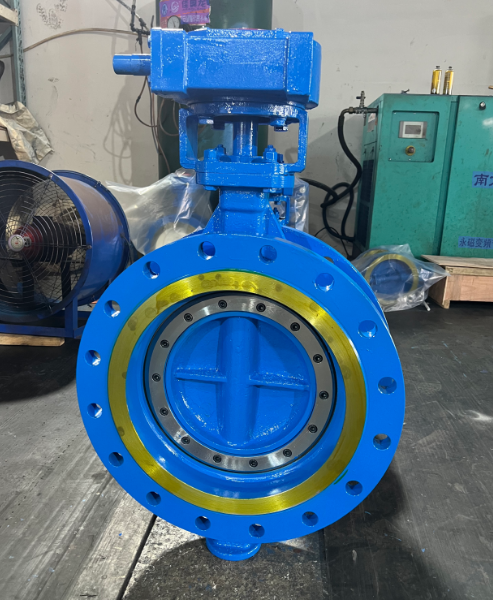

Theinjap rama -rama tengahdireka bentuk secara simetri, dengan paksi pusat plat injap bertepatan dengan paksi saluran paip. Ia mencapai pengedap oleh ubah bentuk mampatan kerusi injap elastik (biasanya getah). Strukturnya mudah dan kos pembuatan adalah rendah, tetapi plat injap akan sentiasa menggosok ke kerusi injap semasa proses pembukaan dan penutupan, yang terdedah kepada dipakai. Injap rama -rama eksentrik meningkatkan kecacatan ini melalui reka bentuk offset paksi (tunggal eksentrik, ganda eksentrik atau triple eksentrik): tunggal eksentrik bergerak aci berputar dari garis tengah permukaan pengedap; Double Eccentric menambah offset paksi atas dasar ini; Triple Eccentric selanjutnya mengamalkan reka bentuk pengedap permukaan beveled, yang membolehkan plat injap dilepaskan dari sentuhan pada masa pembukaan, dengan ketara mengurangkan haus.


2. Perbandingan prestasi dan senario aplikasi

Injap rama-rama pertengahan garis sesuai untuk media bersih seperti air dan udara dengan tekanan ≤1.6mpa dan suhu di bawah 120 ℃. Ia biasanya digunakan dalam membina bekalan air dan sistem saliran dan sistem HVAC. Kerusi injap getah mempunyai jangka hayat kira-kira 2-3 tahun di bawah keadaan pembukaan dan penutupan yang kerap. Dalam injap rama-rama eksentrik, jenis eksentrik berganda boleh mengendalikan media yang mengandungi zarah jejak (seperti rawatan air sisa), dengan jangka hayat sehingga 5-8 tahun; Tiga jenis eksentrik menggunakan pasangan pengedap logam (seperti keluli tahan karat + aloi keras), dengan penarafan tekanan PN40 dan had suhu 650 ℃, dan sangat sesuai untuk keadaan tekanan tinggi dan suhu tinggi di stesen janakuasa dan industri petrokimia, dengan jangka hayat sehingga 10 tahun.

3. Analisis Ekonomi Pemilihan Model

Mengambil injap DN300 sebagai contoh, harga injap rama -rama tengah adalah kira -kira 2,000 - 5,000 yuan, manakala harga injap rama -rama eksentrik tiga dimasukkan setinggi 20,000 - 50,000 yuan. Walau bagaimanapun, memandangkan kos penyelenggaraan: injap tengah mungkin perlu diganti setiap tahun dalam persekitaran perindustrian, manakala injap eksentrik tiga dimasukkan boleh digunakan secara berterusan selama 5 tahun tanpa penyelenggaraan. Bagi sistem perindustrian dengan lebih daripada 10,000 operasi pembukaan dan penutupan setiap tahun atau kekerasan sederhana yang kuat, jumlah kos kitaran hayat injap rama-rama eksentrik tiga dimasukkan sebenarnya lebih rendah. Adalah disyorkan bahawa sistem awam biasa memilih jenis pusat, manakala sistem perindustrian dengan pengeluaran berterusan harus mengutamakan reka bentuk tiga dimasukkan. Produk injap Zhongguan telah memperluaskan hayat perkhidmatan injap rama-rama tengah hingga 5 tahun melalui reka bentuk yang dioptimumkan dan pemprosesan yang tepat, dan injap rama-rama tiga dimasukkan dapat mencapai 15 tahun, dengan ketara mengurangkan kos penggunaan keseluruhan untuk pengguna.
