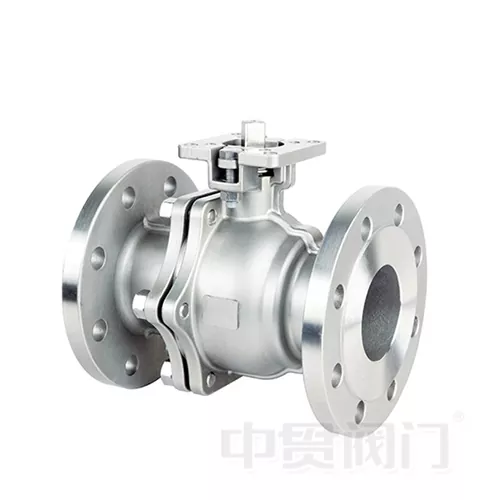

Injap Bebola Keluli Tahan Karat Pelantar Tinggi ASME Standard Flange

ASME Standard Flange High Platform Stainless Steel Ball Valve ialah injap industri gred profesional yang direka bentuk untuk mengendalikan media menghakis, keadaan suhu tinggi/tekanan tinggi dan keperluan pengedap yang ketat dalam sistem kawalan bendalir.

Badan injap dan semua bahagian yang dibasahi dihasilkan daripada keluli tahan karat premium (CF8 / CF8M / CF3M tersedia), digabungkan dengan bebibir standard ASME B16.5 untuk memastikan sambungan selamat dan boleh dipercayai ke sistem perpaipan. Berbanding dengan injap bola konvensional, yang unikreka bentuk platform tinggi bersepadumenampilkan pad pelekap standard ISO 5211 terus di atas badan injap, membolehkan pemasangan pantas penggerak pneumatik, elektrik atau elektro-hidraulik tanpa pendakap tambahan.

Sebagai salah satu produk teras daripadaInjap Zhongguan, injap bebola ini telah digunakan secara meluas dalam penghantaran minyak & gas, sistem reaktor kimia, talian kebersihan gred makanan, sistem air tulen farmaseutikal, penyahgaraman air laut dan sistem balast marin. Dengan rintangan kakisan yang sangat baik, pengedap sifar kebocoran kedap gelembung, dan reka bentuk selamat kebakaran, ia memberikan operasi yang stabil jangka panjang sambil mengurangkan kekerapan penyelenggaraan dan jumlah kos pemilikan dengan ketara.

Kelebihan Teknikal Utama

1. Hakisan Cemerlang & Rintangan Suhu Tinggi

• Pilihan Bahan: Badan injap dan bola diperbuat daripada CF8 / CF8M (keluli tahan karat 304 / 316) atau CF3M (316L) gred lebih tinggi. Kandungan nikel, kromium dan molibdenum yang dioptimumkan memberikan ketahanan yang luar biasa terhadap asid sulfurik, asid hidroklorik, larutan alkali, semburan garam dan pelbagai pelarut organik.
• Julat Suhu: Sesuai untuk -29°C hingga +250°C (boleh dilanjutkan hingga +350°C dengan pilihan pembungkusan suhu tinggi). Berfungsi dengan pasti dalam talian wap, sistem minyak panas dan aplikasi suhu tinggi yang lain tanpa kegagalan pengedap atau ubah bentuk badan.
• Media Serasi: Minyak mentah, gas asli, larutan asid/alkali, air laut, pelarut farmaseutikal, bahan makanan, media yang mengandungi klorin, dsb.

2. Kebocoran Sifar Kedap Gelembung + Reka Bentuk Selamat Api

• Penilaian Kebocoran: Diuji kepada ISO 5208 Kelas VI (ketat gelembung) — tiada kebocoran yang kelihatan di bawah tekanan terkadar. Sesuai untuk media toksik, mudah terbakar atau bernilai tinggi.
• Struktur Selamat Kebakaran: Permukaan pengedap sekunder logam-ke-logam antara bola dan tempat duduk. Walaupun selepas keletihan kerusi empuk, injap mengekalkan penutupan asas, memenuhi piawaian selamat kebakaran API 607 ​​/ ISO 10497.
• Reka Bentuk Anti-Statik: Spring anti-statik antara batang dan bola memastikan pelesapan cas yang boleh dipercayai, menghapuskan risiko letupan daripada pengumpulan statik.

3. Struktur Platform Tinggi Bersepadu – Pemasangan Penggerak dalam 5 Minit

• Standard Antara Muka: Platform tinggi mematuhi ISO 5211, memadankan secara langsung jenama utama pneumatik dan penggerak elektrik — tiada plat penyesuai tersuai atau kurungan diperlukan.
• Kecekapan Pemasangan: Pemasangan penggerak di tapak hanya memerlukan bolt + gandingan batang. Seorang boleh menyelesaikan kerja dalam masa 5 minit, menjimatkan 2/3 masa pemasangan berbanding dengan injap yang dipasang pada kurungan tradisional.
• Kestabilan Operasi: Platform bersepadu memendekkan jarak penghantaran antara penggerak dan batang, mengurangkan tindak balas dan meningkatkan hayat kitaran dan ketepatan maklum balas kedudukan.

4. Rintangan Aliran Rendah & Nilai Cv Tinggi – Penjimatan Tenaga

• Reka Bentuk Laluan Aliran: Reka bentuk gerek penuh atau gerek standard dengan kontur dalaman yang licin meminimumkan penurunan tekanan. Model gerek penuh memberikan nilai Cv yang hampir sama dengan paip bersaiz sama, mengekalkan ciri aliran sistem asal.
• Penjimatan Tenaga: Rintangan aliran rendah bermakna penggunaan tenaga mengepam berkurangan. Untuk operasi berterusan 24/7 di loji rawatan kimia atau air, penjimatan elektrik tahunan boleh menjadi besar.

5. Pencegahan Kebocoran Pelbagai Peringkat & Jangka hayat yang panjang

• Pengedap Batang: Pembungkusan PTFE cincin V dengan pra-tegangan pegas secara automatik mengimbangi kehausan — tiada pengetatan kelenjar yang kerap diperlukan.
• Sokongan Bola: Reka bentuk bola terapung atau trunnion (bergantung pada saiz) dengan sesendal pelincir sendiri mengurangkan tork dan memanjangkan hayat kitaran. Diuji kepada >50,000 kitaran pensuisan setiap GB/T 12237.

Aplikasi & Industri Biasa

Pemasangan Mudah & Penyelenggaraan Rendah

• Sambungan Bebibir: Mematuhi ASME B16.5 (Kelas 150 / 300 / 600). Muat terus ke bebibir paip standard — tiada pengubahsuaian tersuai diperlukan.
• Pembongkaran Pantas: Penggerak dipaut terus ke platform. Mengeluarkan penggerak untuk operasi atau pemeriksaan kecemasan manual tidak menjejaskan badan injap atau sambungan paip.
• Penyelenggaraan Dalam Talian: Model terpilih menyokong pembongkaran dalam talian (semak reka bentuk khusus) — menggantikan tempat duduk atau pengedap tanpa mengeluarkan keseluruhan injap daripada saluran paip, mengurangkan masa henti dengan ketara.
• Selang Penyelenggaraan: Dalam keadaan biasa, periksa pengedap pembungkusan dan tork operasi setiap 12 bulan. Hayat perkhidmatan sebenar boleh melebihi 5 tahun bergantung pada media dan kekerapan kitaran.

Spesifikasi Teknikal

Pilihan yang Tersedia

• Jenis Penggerak: Gear cacing manual / Pneumatik bertindak Tunggal/Berganda / Elektrik (24V/110V/220V/380V) / Elektro-hidraulik
• Bahan Tempat Duduk: PTFE / RPTFE / PEEK / Pengedap keras logam
• Rawatan Bola: Cermin digilap / Pengerasan nitrid / Salutan karbida tungsten
• Pilihan Khas: Peranti penguncian / Pembersihan port / Batang lanjutan / Jaket penebat

Mengapa Memilih Injap Zhongguan?

• Piawaian Pembuatan: Pematuhan ketat dengan piawaian ASME, API, ISO, GB/T. Sijil bahan, laporan ujian tekanan dan pensijilan selamat kebakaran tersedia.
• Jaminan Kualiti: 100% ujian tekanan kilang + ujian meterai. Setiap injap dijamin memenuhi parameter yang ditentukan.
• Respons Pantas: Produk berstok standard dihantar dalam masa 24 jam. Pesanan bukan standard / tersuai dihantar dalam 2–4 minggu.
• Sokongan Teknikal: Perkhidmatan penuh daripada pengiraan saiz dan panduan pemasangan kepada penyelenggaraan selepas jualan.

Hantar Pertanyaan

Untuk sebut harga terperinci, lukisan teknikal, helaian saiz atau sampel, sila isikan borang di bawah atauhubungi kamisecara langsung.
