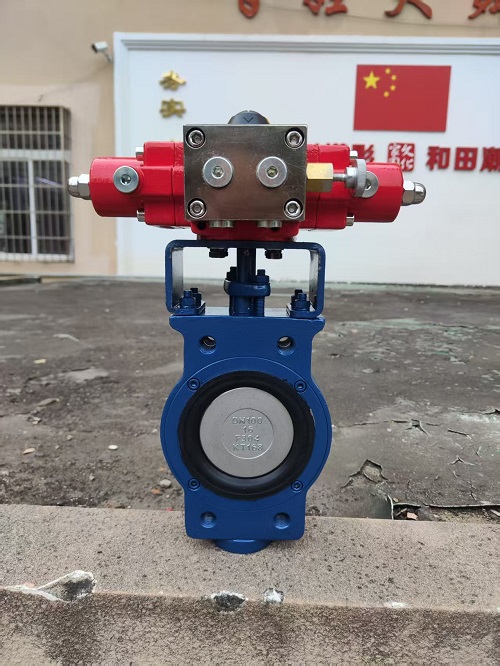

Parameter pembinaan bahan dan kejuruteraan Semi Lug WCB CF8 Eccentric Butterfly Valve dibina mengikut piawaian kilang tegar untuk menahan kadar aliran tinggi, media kasar dan tekanan berbeza.
Pembinaan keluli tuang memberikan integriti struktur yang tinggi, kekuatan tegangan dan rintangan hentaman untuk tegasan saluran paip tugas berat.
Cakera keluli tahan karat 304 tuangan pelaburan dengan permukaan sentuhan digilap ketepatan untuk menahan kakisan, hakisan media dan degradasi tempat duduk.
Pilihan tempat duduk elastomer boleh dikonfigurasikan (EPDM, NBR, PTFE) memberikan ubah bentuk anjal untuk penutupan sifar kebocoran berulang di bawah piawaian Kelas VI ANSI.
Pengendali kuasa bendalir bersepadu sepenuhnya menyediakan masa tindak balas yang pantas, modulasi yang tepat, dan output tork tinggi yang boleh dipercayai untuk gelung kawalan automatik.
Injap rama-rama sepusat mempunyai batang yang melalui terus melalui tengah cakera dan tempat duduk, menghasilkan gosokan getah-ke-logam yang berterusan semasa keseluruhan perjalanan 90 darjah. Sebaliknya, reka bentuk mengimbangi berkembar Semi Lug WCB CF8 Eccentric Butterfly Valve meletakkan paksi batang mengimbangi dari kedua-dua pusat pengedap tempat duduk dan garis tengah paip. Apabila dibuka, cakera serta-merta menjauhkan diri dari muka tempat duduk, meminimumkan geseran, mengurangkan tork operasi, mengelakkan ubah bentuk tempat duduk, dan memanjangkan hayat perkhidmatan komponen dengan ketara.
Injap wafer standard tergelincir di antara dua bebibir menggunakan bolt telus dengan sokongan penjajaran sifar semasa penyelenggaraan. Injap lug penuh menampilkan lubang bolt yang diketuk merentangi seluruh perimeter, membolehkan pengasingan mati sepenuhnya. Reka bentuk badan separuh lug menggabungkan lubang lug yang diketuk dengan panduan bolt terbuka. Seni bina separuh lug ini membolehkan bolt tembus selamat untuk berat badan yang lebih rendah dan penjajaran yang lebih pantas sambil mengekalkan injap disokong pada satu sisi semasa pembongkaran saluran paip hiliran separa, memudahkan kerja penyelenggaraan tanpa mengalihkan pemasangan penuh.
Keluli karbon WCB memberikan kekuatan mekanikal dan pembendungan tekanan yang sangat baik untuk media perindustrian neutral, tidak menghakis, atau agak agresif, air panas, wap dan hidrokarbon. Keluli tahan karat CF8 (304) mengandungi 18% kromium dan 8% nikel, menjadikannya sangat tahan terhadap serangan kimia, pengoksidaan, cecair organik dan kelembapan. Menggabungkan badan luar WCB dengan cakera basah CF8 mengoptimumkan kecekapan kos sambil memastikan rintangan kakisan yang tinggi dalam laluan aliran.
Walaupun injap lug penuh diutamakan untuk perkhidmatan buntu hujung talian sebenar di bawah tekanan kerja penuh, reka bentuk separuh lug boleh menyokong penyelenggaraan saluran paip apabila disambungkan ke bebibir hulu. Untuk aplikasi buntu kekal yang memerlukan penyingkiran flange hiliran lengkap pada tekanan maksimum, rujuk pasukan kejuruteraan teknikal kami semasa pemilihan pra-jualan untuk mengesahkan penarafan tekanan talian dan konfigurasi bolt tertentu.
Mekanisme mengimbangi berganda dan kawalan hidraulik sesuai dengan persekitaran proses tertentu yang memerlukan pengasingan automatik yang cepat dan sifar kebocoran:
Mengendalikan pengambilan air mentah, buburan rawatan kumbahan, dan garisan dos kimia. Cakera keluli tahan karat CF8 menahan pitting setempat daripada unsur biologi dan kimia, manakala tempat duduk berdaya tahan menghalang kebocoran aliran balik.
Disepadukan ke dalam terminal simpanan bahan api, pam pemindahan dan saluran paip hidrokarbon. Penggerak hidraulik memberikan tindak balas perjalanan pantas di bawah tekanan pembezaan yang tinggi.
Menyediakan rintangan kimia terhadap asid lembut, pencucian kaustik dan pelarut industri menggunakan konfigurasi dudukan PTFE.
Digunakan dalam litar air penyejuk, pengasingan wap tekanan rendah, dan sistem aux suapan dandang. Kinematik mengimbangi berganda menghalang pengikatan haba semasa peralihan suhu yang pantas.
Digunakan dalam sistem air sejuk berskala besar, saluran stok pulpa, dan paip bekalan utiliti makanan/farmaseutikal yang memerlukan operasi hidraulik automatik.
Zhejiang Zhongguan Valve Manufacture Co., Ltd. mengendalikan peralatan pemesinan, pemasangan dan ujian tekanan dalaman yang lengkap. Setiap unit menjalani ujian tekanan hidrostatik dan tekanan tempat duduk menggunakan mesin penekan sebelum penghantaran.
Pasukan teknikal kami membantu kontraktor kejuruteraan dan pengedar stok dengan:
Pemeriksaan keserasian cecair dan pemilihan bahan tempat duduk dinamik (EPDM, NBR, PTFE).
Pengiraan tork untuk gandingan penggerak hidraulik yang tepat.
Padanan dimensi bebibir (kelas PN10, PN16, ANSI).
Pengesahan perincian batang tidak naik dan naik untuk injap bersebelahan (pintu pagar, semak, rama-rama).
Disokong oleh rantaian bekalan besi tuang utara dan pangkalan pembuatan keluli tuang selatan di Wenzhou, Zhongguan membekalkan stokis dan kontraktor projek di seluruh Asia Tenggara (Vietnam, Malaysia, Singapura) dan seluruh dunia. Semua produk mempunyai pensijilan ISO, pilihan tempat duduk yang diperakui WRAS yang tersedia, dan jaminan kualiti 1 tahun yang komprehensif dengan penggantian percuma untuk kecacatan pembuatan. Semak semula kamisijildankes koperasiuntuk lebih terperinci.
Hubungi pasukan jualan kami untuk meminta lukisan P&ID dimensi penuh, dokumentasi ujian tekanan atau sebut harga volum tersuai untuk Injap Rama-rama Sipi Semi Lug WCB CF8. Terokai berkaitaninjap rama-ramapilihan sepertiInjap Rama-rama Jenis Semi Lug MarindanInjap Rama-rama jenis lug.
Ketatkan bolt bebibir dalam corak silang dan secara berperingkat mengikut tork yang ditentukan. Ini membantu mengelakkan mampatan gasket yang tidak sekata dan herotan badan, terutamanya pada saiz DN yang lebih besar.
EPDM biasanya digunakan untuk air dan wap, NBR untuk minyak dan bahan api, dan PTFE untuk media menghakis dan suhu yang lebih tinggi. Pemilihan akhir hendaklah sepadan dengan keadaan sederhana, suhu dan tekanan sebenar.
Periksa kebocoran luaran, tindak balas penggerak, tork bolt, dan kehausan tempat duduk pada selang masa yang tetap. Sebarang perubahan dalam tork operasi atau prestasi pengedap hendaklah diperiksa sebelum penggunaan berterusan.
Sahkan tork injap, lejang, isyarat kawalan dan tekanan bekalan hidraulik yang diperlukan. Penggerak harus menyediakan tork yang mencukupi dengan margin keselamatan yang sesuai untuk tekanan pembezaan sebenar.
Periksa penjajaran bebibir, tork bolt, keadaan gasket, dan sama ada bahan asing terperangkap di tempat duduk. Jika kebocoran berterusan, periksa tempat duduk dan kawasan sentuhan cakera sebelum mengembalikan injap kepada servis.
