Injap pintuadalah komponen kawalan aliran yang digunakan secara meluas dalam sistem saluran paip perindustrian yang memerlukan penutupan yang boleh dipercayai, kehilangan tekanan minimum dan hayat perkhidmatan yang panjang. Artikel ini menerangkan cara injap get beroperasi, cara reka bentuk strukturnya mempengaruhi prestasi dan cara parameter teknikal mempengaruhi keputusan pemilihan. Ia juga menangani persoalan biasa yang dibangkitkan oleh jurutera dan profesional pemerolehan, menyediakan rujukan berstruktur dan praktikal yang sejajar dengan penggunaan industri dunia sebenar dan gelagat carian.
Injap pintu ialah injap gerakan linear yang direka terutamanya untuk perkhidmatan hidup/mati dan bukannya peraturan aliran. Mekanisme teras terdiri daripada pintu pagar rata atau berbentuk baji yang bergerak secara menegak antara dua tempat duduk injap. Apabila dibuka sepenuhnya, pintu pagar ditarik sepenuhnya dari laluan aliran, membenarkan bendalir melalui dengan rintangan yang minimum. Apabila ditutup, pintu pagar turun untuk membentuk kedap ketat pada tempat duduk, dengan berkesan menghentikan aliran.
Prinsip reka bentuk ini menjadikan injap pintu sangat sesuai untuk aplikasi yang memerlukan aliran lubang penuh dan operasi yang jarang berlaku. Tidak seperti injap pendikit, injap pintu meminimumkan gelora dan hakisan apabila terbuka sepenuhnya, yang menyumbang kepada hayat sistem yang lebih lama dan kehilangan tenaga yang lebih rendah.

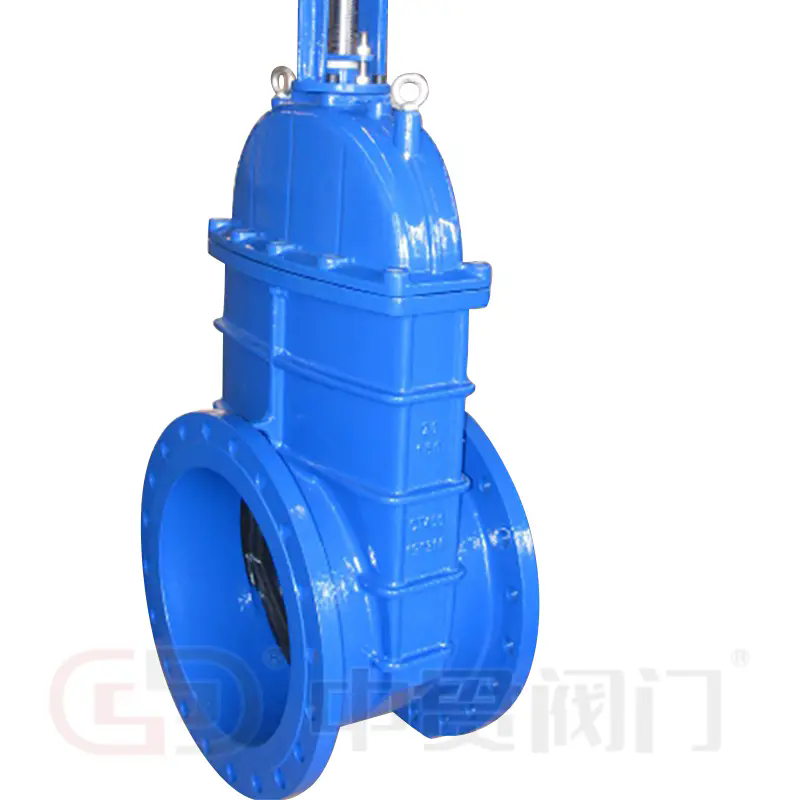

Dari perspektif struktur, konfigurasi injap pintu biasa termasuk reka bentuk batang naik dan batang tidak naik. Injap gerbang batang meningkat memberikan pengesahan visual kedudukan injap, manakala reka bentuk batang tidak naik lebih disukai dalam pemasangan dengan kelegaan menegak terhad. Secara dalaman, injap pintu mungkin menggunakan baji pepejal, baji fleksibel atau pintu gelongsor selari, setiap satu dipilih berdasarkan tekanan, suhu dan ciri media.
Memahami parameter teknikal adalah penting untuk menilai kesesuaian injap pintu dalam sistem tertentu. Parameter ini secara langsung mempengaruhi kebolehpercayaan pengedap, keselamatan operasi dan ketahanan jangka panjang.
| Parameter | Penerangan | Kepentingan Perindustrian |
|---|---|---|
| Diameter Nominal (DN) | Saiz laluan dalaman injap | Memastikan keserasian dengan dimensi saluran paip dan keperluan aliran |
| Penilaian Tekanan (PN/Kelas) | Tekanan kerja maksimum yang dibenarkan | Menentukan operasi yang selamat di bawah keadaan tekanan sistem |
| Bahan Badan | Besi tuang biasa, keluli karbon, keluli tahan karat, keluli aloi | Mentakrifkan rintangan kakisan, kekuatan, dan toleransi suhu |
| Bahan Tempat Duduk | Reka bentuk logam-ke-logam atau tempat duduk lembut | Menjejaskan prestasi pengedap dan rintangan haus |
| Suhu Operasi | Suhu minimum dan maksimum yang dibenarkan | Memastikan integriti injap dalam sistem suhu tinggi atau kriogenik |
| Tamat Sambungan | Bebibir, berulir, dikimpal | Kesan kaedah pemasangan dan kebolehcapaian penyelenggaraan |
Penjajaran tepat parameter ini dengan keadaan reka bentuk sistem mengurangkan risiko kegagalan dan mengoptimumkan kos kitaran hayat. Dalam persekitaran tekanan tinggi atau suhu tinggi, pemilihan bahan dan reka bentuk tempat duduk menjadi sangat kritikal.
Injap pintu digunakan merentasi pelbagai industri kerana strukturnya yang ringkas dan keupayaan tutup yang boleh dipercayai. Dalam rawatan air dan sistem bekalan perbandaran, injap pintu biasanya dipasang di saluran pengedaran utama di mana kapasiti aliran penuh dan kehilangan kepala yang rendah diperlukan.
Dalam sektor minyak dan gas, injap pintu digunakan dalam operasi huluan, pertengahan dan hiliran. Keupayaan mereka untuk mengendalikan tekanan dan suhu tinggi menjadikannya sesuai untuk saluran paip minyak mentah, unit penapisan dan kemudahan penyimpanan. Piawaian industri seperti API dan ASME sering mengawal reka bentuk dan ujian mereka dalam persekitaran ini.
Kemudahan penjanaan kuasa bergantung pada injap pintu dalam sistem air suapan dandang, saluran wap dan litar penyejukan. Di sini, injap pintu berduduk logam lebih disukai kerana keupayaannya menahan kitaran haba dan media yang melelas. Loji pemprosesan kimia juga menggunakan injap pintu di mana keserasian kimia dan penutupan ketat diperlukan.
Di seluruh industri ini, keperluan yang konsisten ialah pengasingan yang boleh dipercayai dan bukannya modulasi aliran, mengukuhkan kepentingan kedudukan injap dan amalan operasi yang betul.
Memilih injap get bermula dengan pemahaman yang jelas tentang keadaan operasi, termasuk tekanan, suhu, jenis media dan kekerapan penggerak. Spesifikasi yang berlebihan meningkatkan kos tanpa faedah tambahan, manakala spesifikasi yang kurang memperkenalkan risiko operasi.
Amalan penyelenggaraan tertumpu pada pemeriksaan berkala benang batang, integriti pembungkusan dan keadaan tempat duduk. Oleh kerana injap pintu tidak direka untuk pendikit, pembukaan separa semasa servis harus dielakkan untuk mengelakkan getaran dan kerosakan tempat duduk.
Penilaian prestasi selalunya termasuk ujian hidrostatik, ujian kebocoran tempat duduk, dan pemeriksaan dimensi semasa pentauliahan. Sepanjang hayat perkhidmatan, memantau keperluan tork dan prestasi pengedap memberikan petunjuk awal haus atau salah jajaran.
S: Bagaimanakah injap pintu berbeza daripada injap bola dalam kawalan aliran?
A: Injap pintu menggunakan gerakan linear untuk menaikkan atau menurunkan get, memberikan aliran lubang penuh apabila terbuka dan kehilangan tekanan yang minimum. Injap bola menggunakan gerakan putaran dan lebih sesuai untuk operasi pantas, tetapi mungkin memperkenalkan rintangan aliran yang lebih tinggi bergantung pada reka bentuk.
S: Bagaimanakah injap pintu harus dipasang untuk memastikan kebolehpercayaan jangka panjang?
A: Injap pintu hendaklah dipasang terbuka sepenuhnya atau tertutup sepenuhnya semasa operasi sistem, sejajar dengan garis tengah saluran paip, dan disokong untuk mengelakkan tekanan luaran. Orientasi batang yang betul dan pematuhan kepada spesifikasi tork adalah penting.
S: Berapa kerapkah injap pintu perlu diselenggara dalam sistem perindustrian?
J: Kekerapan penyelenggaraan bergantung pada keadaan operasi, tetapi pemeriksaan berkala disyorkan, terutamanya dalam persekitaran suhu tinggi atau menghakis. Berbasikal rutin membantu mencegah rampasan batang dan degradasi pembungkusan.
Injap pintu kekal sebagai komponen asas dalam kawalan bendalir industri kerana kesederhanaan strukturnya, keupayaan aliran penuh dan prestasi tutup yang boleh dipercayai. Apabila parameter teknikal, keadaan aplikasi dan amalan penyelenggaraan diselaraskan dengan betul, injap pintu memberikan hayat perkhidmatan yang panjang dan operasi yang boleh diramal.
Apabila piawaian pembuatan berkembang dan teknologi bahan semakin maju, injap pintu terus menyesuaikan diri dengan persekitaran operasi yang semakin menuntut.Injap Zhongguanmemberi tumpuan kepada penyampaian penyelesaian injap pintu yang direka bentuk untuk memenuhi piawaian antarabangsa sambil menangani keperluan industri yang praktikal.
Untuk butiran teknikal tambahan, panduan aplikasi atau sokongan khusus projek,hubungi kamiuntuk membincangkan bagaimana produk Zhongguan Valve boleh disepadukan ke dalam sistem saluran paip anda dengan yakin dan cekap.
-
