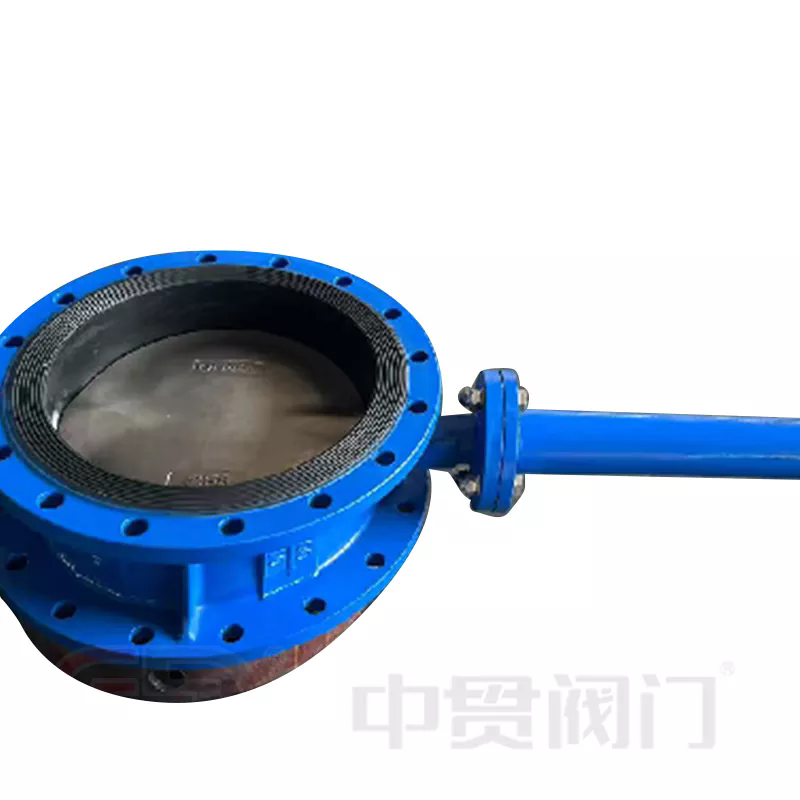

Bagaimanakah Injap Rama-rama Batang Lanjutan Meningkatkan Kawalan Aliran dalam Talian Paip Industri?

Ringkasan Artikel

Injap rama-rama batang dilanjutkandigunakan secara meluas dalam sistem paip perindustrian moden di mana injap standard tidak dapat memberikan kebolehcapaian atau kemudahan operasi yang mencukupi. Injap ini mempunyai batang memanjang yang membolehkan pengendali mengawal aliran dari saluran paip bertebat di atas, pemasangan bawah tanah atau lokasi yang sukar dicapai. Artikel ini menerangkan cara injap rama-rama batang lanjutan berfungsi, komponen strukturnya, kelebihan, aplikasi biasa dan faktor utama yang perlu dipertimbangkan semasa memilih injap yang sesuai untuk kegunaan industri. Jadual yang jelas, bahagian berstruktur dan panduan praktikal membantu jurutera, pasukan perolehan dan profesional penyelenggaraan memahami cara injap ini menyelesaikan cabaran operasi dunia sebenar.

Jadual Kandungan

• Pengenalan kepada Injap Rama-rama Batang Lanjutan
• Cara Injap Rama-rama Batang Lanjutan Berfungsi
• Komponen Struktur Utama
• Kelebihan Utama dalam Aplikasi Perindustrian
• Industri Biasa dan Kes Penggunaan
• Gambaran Keseluruhan Parameter Teknikal
• Cara Memilih Injap Rama-rama Batang Lanjutan yang Tepat
• Petua Penyelenggaraan dan Operasi
• Soalan Lazim
• Kesimpulan

Pengenalan kepada Injap Rama-rama Batang Lanjutan

Dalam sistem paip perindustrian, injap memainkan peranan penting dalam mengawal selia, mengasingkan dan mengarahkan aliran bendalir. Di antara banyak jenis yang ada, injap rama-rama dinilai untuk reka bentuk yang padat, operasi pantas dan kecekapan kos.

Walau bagaimanapun, dalam sesetengah pemasangan, injap rama-rama standard tidak boleh dikendalikan dengan mudah disebabkan oleh lapisan penebat, penempatan paip bawah tanah atau saluran paip tinggi. Dalam kes sedemikian, anInjap Rama-rama Batang Dipanjangkanmenjadi penyelesaian pilihan.

Injap khusus ini mempunyai batang yang lebih panjang yang melepasi badan injap. Batang yang dipanjangkan membolehkan penggerak atau pemegang kekal boleh diakses walaupun injap itu sendiri dipasang di lokasi yang sukar. Akibatnya, penyelenggaraan dan operasi menjadi jauh lebih selamat dan lebih mudah.

Pengeluar sepertiZhongguanmenyediakan injap rama-rama batang yang direka bentuk untuk memenuhi keperluan saluran paip industri yang mendesak, termasuk loji kimia, kemudahan rawatan air dan infrastruktur tenaga.

Cara Injap Rama-rama Batang Lanjutan Berfungsi

Prinsip kerja injap rama-rama batang lanjutan adalah serupa dengan injap rama-rama konvensional. Perbezaan utama terletak pada panjang batang injap.

Di dalam badan injap, cakera bulat berputar mengelilingi aci pusat. Apabila batang diputar, cakera berputar sama ada untuk membenarkan atau menyekat aliran bendalir melalui saluran paip.

Proses operasi biasanya termasuk langkah-langkah berikut:

1. Penggerak atau pemegang memutarkan batang yang dipanjangkan.
2. Batang memindahkan tork ke cakera injap.
3. Cakera berputar dalam badan injap.
4. Aliran sama ada dibenarkan, pendikit atau disekat sepenuhnya bergantung pada kedudukan cakera.

Apabila cakera dijajarkan selari dengan saluran paip, bendalir mengalir dengan bebas. Apabila diputar berserenjang dengan saluran paip, cakera menyekat aliran sepenuhnya. Operasi suku pusingan ini membolehkan kawalan aliran yang cepat dan cekap.

Batang yang dipanjangkan memastikan bahawa penggerak kekal di atas lapisan penebat atau paras tanah, membolehkan pengendali mengakses mekanisme kawalan tanpa mengeluarkan penebat atau menggali saluran paip.

Komponen Struktur Utama

Injap rama-rama batang yang dilanjutkan terdiri daripada beberapa komponen utama yang berfungsi bersama untuk memastikan prestasi yang boleh dipercayai.

Batang yang dipanjangkan direka bentuk dengan teliti untuk mengekalkan kekuatan mekanikal dan memastikan penghantaran tork yang tepat semasa operasi.

Kelebihan Utama dalam Aplikasi Perindustrian

Injap rama-rama batang yang dilanjutkan menawarkan beberapa faedah praktikal berbanding dengan injap rama-rama standard.

• Kebolehcapaian yang dipertingkatkan– Operator boleh mengawal injap yang dipasang di dalam parit dalam atau saluran paip bertebat tanpa kesukaran.
• Keselamatan yang Dipertingkatkan– Kakitangan penyelenggaraan tidak perlu mengeluarkan penebat atau mengakses zon berbahaya.
• Mengurangkan Kekangan Pemasangan– Penggerak injap boleh kekal di atas tanah atau di luar lapisan penebat haba.
• Kawalan Aliran yang Cekap– Operasi suku pusingan membolehkan pelarasan pantas keadaan aliran.
• Kos Penyelenggaraan yang Lebih Rendah– Akses yang lebih mudah mengurangkan masa henti dan perbelanjaan perkhidmatan.

Kelebihan ini menjadikan injap kupu-kupu batang yang dipanjangkan amat berguna dalam sistem perindustrian besar di mana kebolehcapaian dan kebolehpercayaan adalah kritikal.

Industri Biasa dan Kes Penggunaan

Injap rama-rama batang lanjutan digunakan secara meluas di banyak industri yang kebolehcapaian saluran paip adalah terhad.

• Sistem bekalan air perbandaran
• Kemudahan rawatan air sisa
• Loji pemprosesan kimia
• Saluran paip petrokimia
• Rangkaian pemanasan daerah
• Infrastruktur saluran paip bawah tanah
• Kemudahan penjanaan kuasa

Sebagai contoh, dalam sistem pemanasan daerah, saluran paip selalunya ditutup dengan penebat tebal untuk meminimumkan kehilangan haba. Injap standard akan tertimbus di bawah lapisan penebat, menjadikan operasi sukar. Batang yang dipanjangkan menyelesaikan masalah ini dengan membawa mekanisme kawalan di atas penebat.

Gambaran Keseluruhan Parameter Teknikal

Jadual berikut meringkaskan parameter teknikal biasa yang dikaitkan dengan injap rama-rama batang lanjutan yang digunakan dalam sistem perindustrian.

Parameter ini boleh berbeza-beza bergantung pada keperluan projek dan keadaan operasi.

Cara Memilih Injap Rama-rama Batang Lanjutan yang Tepat

Memilih injap yang sesuai memerlukan penilaian beberapa faktor teknikal untuk memastikan prestasi yang boleh dipercayai.

• Kedalaman Saluran Paip atau Ketebalan Penebat– Tentukan panjang lanjutan batang yang diperlukan.
• Jenis Bendalir– Pertimbangkan keserasian kimia dengan bahan injap.
• Tekanan dan Suhu– Pastikan penarafan injap sepadan dengan keadaan sistem.
• Kaedah Operasi– Tentukan antara kawalan manual, elektrik atau pneumatik.
• Kebolehcapaian Penyelenggaraan– Menilai persekitaran pemasangan dan keperluan perkhidmatan.

Bekerjasama dengan pengeluar berpengalaman seperti Zhongguan boleh membantu memastikan konfigurasi injap sepadan dengan keperluan kejuruteraan khusus sistem saluran paip.

Petua Penyelenggaraan dan Operasi

Walaupun injap rama-rama terkenal dengan keperluan penyelenggaraan yang rendah, pemeriksaan biasa membantu memanjangkan hayat perkhidmatan.

• Periksa pengedap secara berkala untuk mengelakkan kebocoran.
• Periksa penjajaran batang dan pelinciran.
• Kendalikan injap secara berkala untuk mengelakkan cakera melekat.
• Pastikan tetapan tork penggerak kekal dalam spesifikasi.
• Pantau tekanan saluran paip untuk mengelakkan tekanan berlebihan pada komponen injap.

Pemasangan yang betul dan penyelenggaraan rutin dapat meningkatkan kebolehpercayaan injap dan mengurangkan kos operasi jangka panjang.

Soalan Lazim

1. Mengapakah batang yang dipanjangkan diperlukan untuk beberapa injap rama-rama?

Batang yang dilanjutkan membolehkan penggerak injap kekal boleh diakses apabila badan injap dipasang di bawah tanah, di dalam lapisan penebat, atau di kawasan yang sukar dicapai.

2. Bolehkah panjang sambungan batang disesuaikan?

ya. Kebanyakan pengeluar menyediakan panjang batang tersuai berdasarkan kedalaman saluran paip, ketebalan penebat dan keperluan operasi.

3. Adakah injap rama-rama batang dilanjutkan sesuai untuk sistem suhu tinggi?

Ya, dengan syarat bahan dan komponen pengedap yang sesuai dipilih untuk menahan suhu operasi.

4. Apakah perbezaan antara injap rama-rama standard dan versi batang lanjutan?

Perbezaan utama ialah batang yang lebih panjang yang menghubungkan cakera injap ke penggerak, membolehkan operasi dari kedudukan jauh atau tinggi.

Kesimpulan

Injap kupu-kupu batang yang dilanjutkan menyediakan penyelesaian yang berkesan untuk saluran paip industri di mana injap standard tidak boleh diakses dengan mudah. Dengan memanjangkan batang di atas lapisan penebat atau pemasangan bawah tanah, injap ini memudahkan operasi, meningkatkan keselamatan dan mengurangkan kerumitan penyelenggaraan.

Dengan struktur padat, kawalan aliran yang cekap dan pilihan pemasangan yang fleksibel, injap kupu-kupu batang lanjutan terus memainkan peranan penting dalam kejuruteraan saluran paip moden. Produk berkualiti tinggi yang dikeluarkan oleh syarikat sepertiZhongguanmembantu memastikan prestasi yang boleh dipercayai merentas pelbagai persekitaran industri yang menuntut.

Jika anda sedang mencari penyelesaian yang boleh dipercayai untuk saluran paip bertebat, pemasangan bawah tanah atau sistem kawalan aliran khusus, pasukan kejuruteraan kami sedia membantu.Hubungi kamihari ini untuk mengetahui lebih lanjut tentang penyelesaian Injap Rama-rama Batang Lanjutan yang disesuaikan dan temui cara Zhongguan boleh menyokong projek anda.
