Apakah Sambungan Jenis Wafer?(2)

Sambungan jenis wafer ialah kaedah pengikatinjap(terutamanyainjap rama-rama, injap periksa, dsb.) antara bebibir paip menggunakan bolt panjang. Ciri penentunya ialah: injap tidak mempunyai bebibir integralnya sendiri; sebaliknya, bolt panjang melalui bebibir dua paip untuk mengunci injap di tengah.

1.Kebaikan & Keburukan Utama

Kelebihan:

Penjimatan ruang: Panjang injap wafer (dimensi bersemuka) ialah 1/3 hingga 1/4 panjang injap bebibir.

Pengurangan kos: Menghapuskan penempaan/pemesinan dua bebibir kamiran pada badan injap.

Ringan: Boleh dikendalikan secara manual tanpa peralatan mengangkat, terutamanya untuk diameter besar (cth., DN200 dan ke atas).

Kelemahan:

Tidak boleh ditanggalkan secara bebas: Untuk menggantikan injap wafer, kedua-dua bebibir paip mesti diputuskan (iaitu, paip mesti dialihkan). Oleh itu, ia tidak boleh digunakan di hujung paip atau di mana hanya satu bahagian boleh diakses.

Memerlukan penjajaran yang baik: Bebibir paip yang tidak sejajar boleh memutar injap dan menyebabkan kegagalan pengedap.

Bukan untuk tekanan sangat tinggi: Biasanya digunakan dalam tekanan rendah hingga sederhana (≤ PN40 / Kelas 300); tekanan ultra tinggi boleh mengherotkan badan injap.

2. Aplikasi Biasa

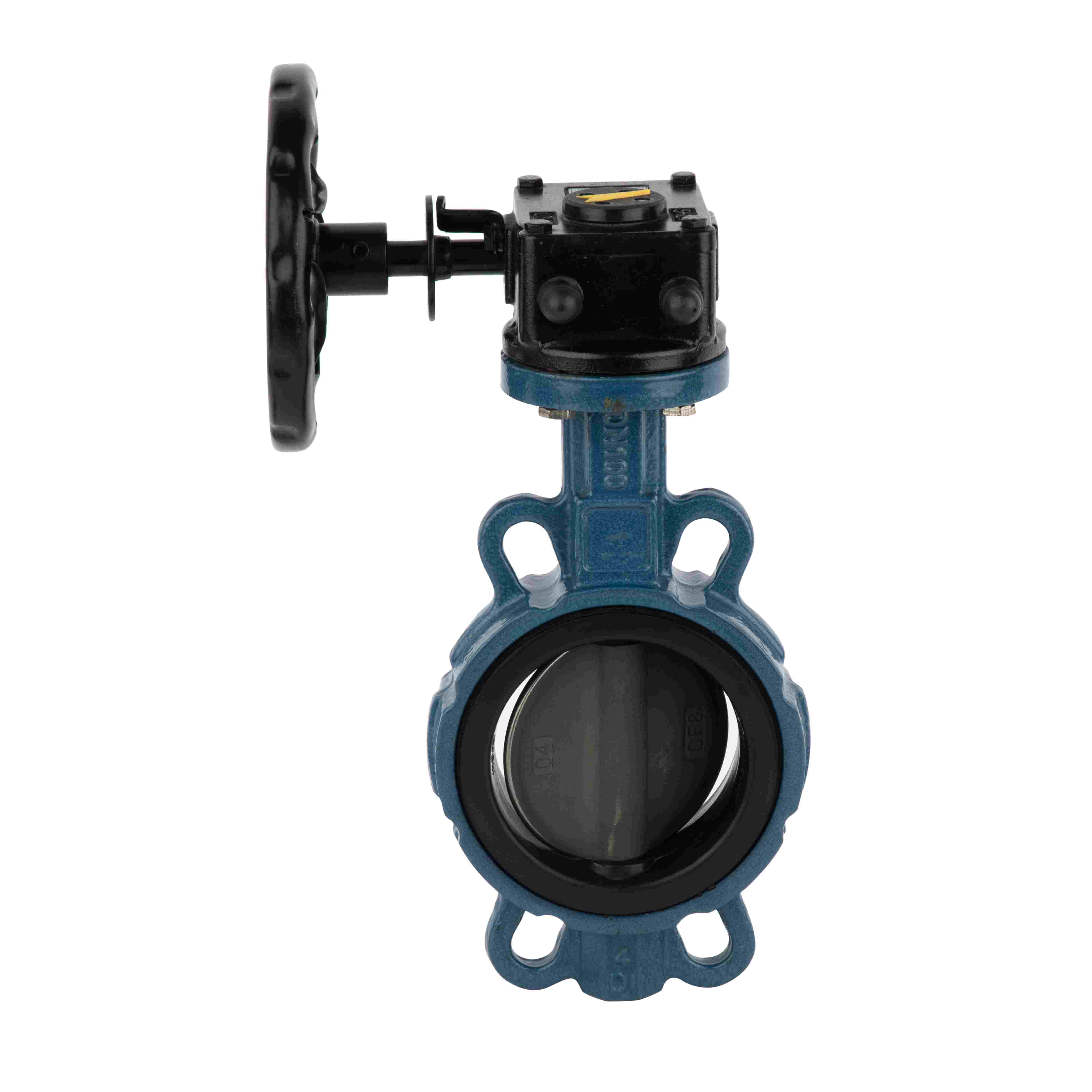

Injap rama-rama wafer: Rawatan air, HVAC, sistem perlindungan kebakaran – biasa disebabkan kos rendah dan pemasangan mudah.

Injap sehala wafer: Menghalang aliran balik; jauh lebih pendek daripada injap sehala ayunan, diapit terus antara bebibir.

Injap bergaris wafer: Aplikasi kalis kakisan.

3. Nota Pemasangan

Panjang bolt mesti dikira dengan tepat:

2 × ketebalan bebibir paip + panjang injap bersemuka + 2 × ketebalan gasket + 2 × ketinggian nat

Gunakan piawai sambungan wafer yang sesuai (cth., EN 593, API 609, GB/T 12238) dengan piawaian bebibir paip yang sepadan (cth., GB/T 9119, HG/T 20592).

Sapukan tork bolt sekata untuk mengelakkan pengapitan yang tidak rata, yang boleh menyebabkan pengikatan cakera (masalah biasa dengan injap rama-rama).

Ringkasan

Jenis wafer ialah reka bentuk sambungan yang bertujuan untuk berat ringan, kos rendah dan pemasangan pantas. Ia pada asasnya merawat injap sebagai "komponen yang diapit" di antara dua bebibir paip. Pemilihan harus mempertimbangkan penilaian tekanan, akses penyelenggaraan dan kekerapan penyingkiran.
