Apakah Sambungan Jenis Lug?

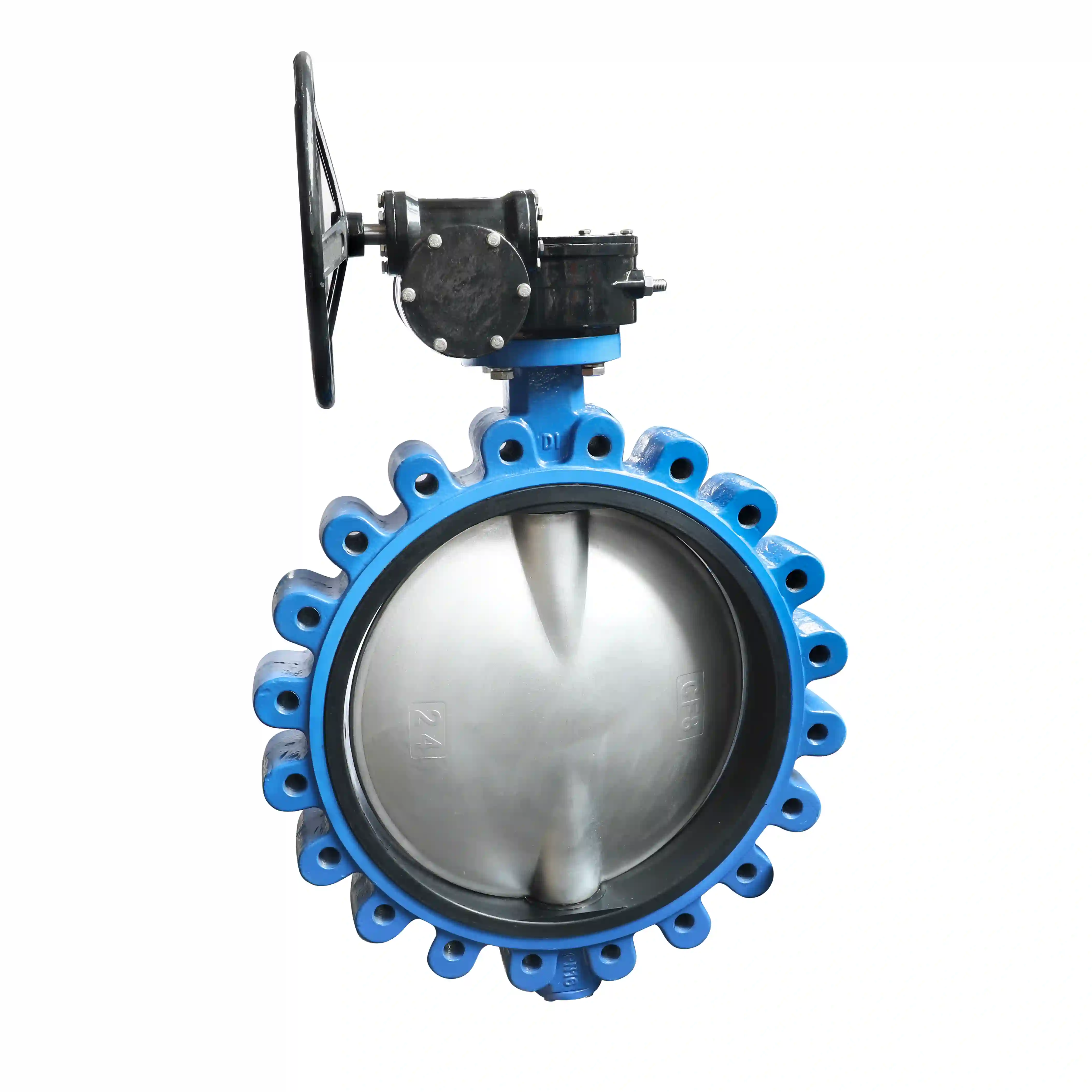

"Sambungan jenis lug" biasanya merujuk kepada kaedah memasang injap rama-rama gaya lug di antara bebibir paip. Kaedah sambungan ini sangat biasa dalam sistem paip perindustrian. Ia mendapat namanya daripada badan injap yang mempunyai struktur "lug" dengan lubang bolt.

Untuk lebih memahami kaedah sambungan ini, ia boleh dibandingkan dengan jenis biasa yang lain: sambungan gaya wafer.

Ciri Utama dan Langkah Pemasangan

Sambungan bebas, tidak mengganggu: Ciri yang paling ketara bagi sambungan jenis lug ialah paip pada setiap sisi diikat secara bebas pada injap menggunakan bolt. Iaitu, bebibir di sebelah kiri dilekatkan ke lug kiri injap, dan sebelah kanan juga dilekatkan ke lug kanan. Ini membolehkan setiap bahagian paip dikeluarkan secara bebas tanpa menjejaskan pengedap pada bahagian bertentangan.

Kaedah pemasangan:

Letakkaninjap rama-rama gaya lugantara dua bebibir paip dan selaraskan lubang bolt.

Gunakan bolt untuk mengikat bebibir dengan selamat pada setiap sisi ke lubang berulir atau lubang tembus pada lug injap yang sepadan.

Perkara utama: Tidak seperti sambungan gaya wafer, bolt tidak perlu melepasi sepenuhnya seluruh injap dari satu sisi ke sisi yang lain. Oleh itu, bolt lebih pendek, menjadikan pemasangan dan penyelenggaraan lebih mudah.

Mengapa kaedah sambungan ini diperlukan?

Reka bentuk ini menawarkan beberapa kelebihan yang berbeza:

Memudahkan perkhidmatan "mati-mati".: Apabila injap perlu dipasang di hujung saluran paip (cth., sebagai injap longkang pada penamatan paip), hanya terdapat bebibir pada satu sisi. Injap gaya lug boleh disambungkan terus ke bebibir tunggal itu — sesuatu yang tidak boleh dilakukan oleh injap gaya wafer.

Kestabilan sistem yang lebih baik: Berbanding dengan injap gaya wafer, yang bergantung pada bolt panjang yang mengapitnya di antara bebibir, penetapan bebas injap gaya lug memberikan sokongan yang lebih kuat. Dalam aplikasi di mana saluran paip mengalami getaran atau tekanan turun naik, kaedah sambungan ini menawarkan kestabilan dan kebolehpercayaan yang lebih tinggi.

Penyelenggaraan yang lebih mudah: Oleh kerana kedua-dua belah paip disambungkan secara bebas, apabila perlu untuk menservis atau menggantikan injap, hanya bahagian yang perlu dikerjakan perlu dibongkar. Tidak perlu memutuskan sambungan kedua-dua belah paip secara serentak, dengan ketara mengurangkan masa henti.
