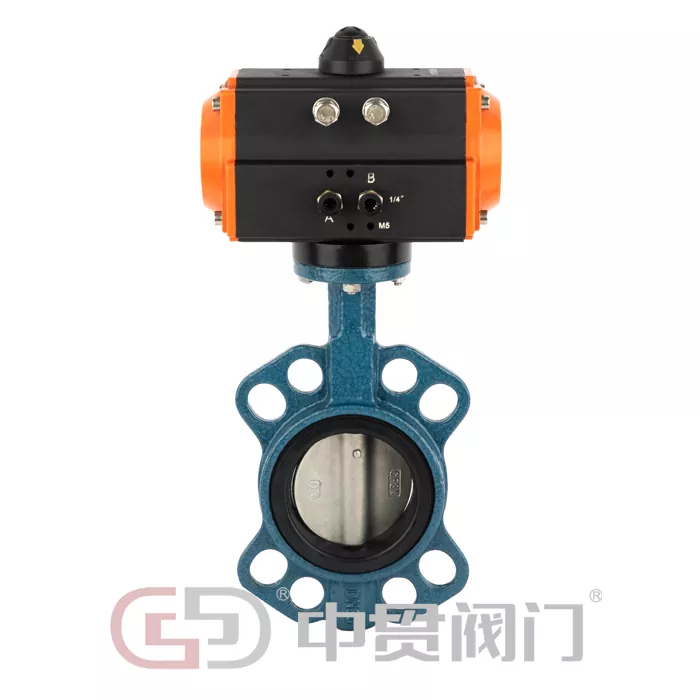

Injap Rama-rama Bergerak Pneumatik

Pneumatic Actuated Butterfly Valve ialah injap rama-rama berkuasa udara termampat. Terasnya terdiri daripada penggerak pneumatik dan badan injap. Penggerak pneumatik memacu plat injap untuk berputar 90°, dengan itu mencapai fungsi memotong atau mengawal aliran media dalam saluran paip. Butterfly Valve menawarkan tindak balas yang lebih pantas dan operasi yang lebih mudah. Ia boleh digunakan dengan penentu kedudukan untuk kawalan yang tepat dan digunakan secara meluas dalam pelbagai sistem saluran paip perindustrian dan perbandaran, menyesuaikan diri dengan keperluan penghantaran media yang pelbagai.

Sebagai salah satu produk teras Zhongguan Valve, Pneumatic Actuated Butterfly Valve kami meneruskan tradisi berkualiti tinggi produk injap rama-rama kami. Daripada perolehan bahan mentah kepada pengeluaran dan pemprosesan, dan kemudian kepada ujian produk siap, setiap langkah mematuhi piawaian industri dengan tegas untuk memastikan operasi stabil jangka panjang dan memenuhi syarat operasi sebenar pelanggan yang berbeza.

Ciri-ciri

Struktur teras Pneumatic Actuated Butterfly Valve terdiri daripada tiga komponen utama yang berfungsi bersama untuk memastikan operasi injap yang stabil. Struktur khusus adalah seperti berikut:

• Penggerak Pneumatik: Sebagai teras kuasa injap, ia datang dalam jenis lakonan tunggal dan dua tindakan. Diperbuat daripada aloi aluminium, ia ringan, berkekuatan tinggi, dan memberikan tork keluaran yang stabil. Ia boleh dipilih secara fleksibel mengikut diameter injap dan keadaan operasi, memastikan putaran plat injap lancar dan operasi yang boleh dipercayai.
• Badan injap rama-rama: Badan injap diperbuat daripada besi tuang, keluli tuang atau keluli tahan karat, dsb. Saluran aliran direka untuk diselaraskan dan dinding dalamnya licin, yang boleh mengurangkan rintangan bendalir secara berkesan dan mengurangkan penggunaan tenaga sistem; plat injap menggunakan struktur bulat dan sesuai dengan tempat duduk injap untuk memastikan prestasi pengedap dan mengelakkan kebocoran media.
• Aksesori kawalan: Penentu kedudukan injap, suis had, injap solenoid dan aksesori lain boleh dilengkapi mengikut keperluan pelanggan. Penentu kedudukan boleh mencapai pelarasan tepat pembukaan injap, suis had boleh memberikan maklum balas masa nyata tentang status pengendalian injap, dan injap solenoid digunakan untuk mengawal tindakan penggerak untuk mencapai kawalan automatik.

I. Ciri Pandu dan Kawalan

Kaedah Pemanduan Fleksibel: Menggunakan penggerak pneumatik lakonan tunggal atau dua tindakan, boleh dipilih mengikut keadaan operasi. Penggerak bertindak tunggal secara automatik menetapkan semula melalui daya spring sekiranya berlaku gangguan bekalan udara, memastikan keselamatan sistem.

Kawalan Tepat dan Mudah: Boleh dilengkapi dengan penentu kedudukan pintar, menerima isyarat arus 4-20mA untuk mencapai pelarasan berterusan pembukaan daripada 0% hingga 100%, dengan ketepatan kawalan mencecah ±0.5%-±1%, sesuai untuk senario kawalan aliran ketepatan tinggi.

Kelajuan Respons Pantas: Masa penukaran injap hanya 3-10 saat. Untuk senario penutupan kecemasan, model tertutup sepenuhnya dalam masa 1 saat boleh disesuaikan, jauh lebih baik daripada injap elektrik tradisional, sesuai untuk keadaan operasi yang memerlukan tindak balas pantas.

II. Ciri Pengedap dan Ketahanan

Prestasi Pengedap Boleh Dipercayai: Pengedap lembut atau pengedap logam boleh dipilih mengikut ciri media. Pengedap lembut boleh mencapai kebocoran sifar Kelas VI ANSI, manakala pengedap logam boleh mencapai Kelas IV ANSI, dengan berkesan menghalang kebocoran media.

Ketahanan Tinggi: Badan injap diperbuat daripada bahan berkualiti tinggi, dan permukaan plat injap boleh disalut dengan aloi keras atau salutan seramik mengikut keperluan, menjadikannya tahan haus dan tahan kakisan. Pengedap diperbuat daripada bahan berkualiti tinggi, memastikan hayat perkhidmatan yang panjang dan mengurangkan kos penyelenggaraan kemudian.

Struktur Padat: Bersaiz kecil dan ringan, beratnya hanya 1/3 hingga 1/5 injap pintu bergaris pusat yang sama, ia memerlukan ruang pemasangan yang kurang, mudah dipasang, dan menjimatkan masa dan kos pemasangan.

III. Ciri Teras Lain

Rintangan Aliran Rendah dan Penggunaan Tenaga Rendah: Pekali rintangan aliran dalam keadaan terbuka sepenuhnya ialah ≤0.5, jauh lebih rendah daripada injap pintu dan injap glob, dengan berkesan mengurangkan penggunaan tenaga pam, kipas dan peralatan kuasa lain, sesuai untuk aplikasi kadar aliran tinggi.

Keserasian Luas: Boleh disesuaikan dengan pelbagai media seperti air, wap, minyak dan larutan asid/alkali, meliputi keadaan operasi yang berbeza seperti suhu rendah, suhu tinggi dan tekanan tinggi, memenuhi keperluan pelbagai industri.

Operasi Mudah: Menyokong kedua-dua manual (pemegang, gear cacing) dan operasi pneumatik. Operasi manual boleh digunakan dalam kecemasan apabila bekalan udara terganggu, memastikan operasi normal sistem.

Soalan Lazim

1. Apakah tekanan bekalan udara yang diperlukan untuk Injap Rama-rama Tergerak Pneumatik?

Tekanan bekalan udara standard ialah 0.4-0.6 MPa. Ini boleh dilaraskan dengan sewajarnya berdasarkan model penggerak dan diameter injap. Sila rujuk pasukan jualan kami untuk mendapatkan nasihat khusus berdasarkan keadaan operasi anda.

2. Bagaimana untuk memilih antara injap rama-rama yang digerakkan pneumatik pengedap lembut dan logam?

Jenis pengedap lembut (getah, PTFE) sesuai untuk media bertekanan rendah, suhu normal, bersih (seperti air paip, cecair gred makanan), menawarkan rintangan kebocoran yang tinggi, berpotensi mencapai kebocoran sifar. Jenis pengedap logam sesuai untuk media bersuhu tinggi, bertekanan tinggi, mengandungi zarah atau menghakis (seperti wap, bahan mentah kimia), menawarkan rintangan suhu dan tekanan yang lebih kuat. Pelanggan boleh memilih berdasarkan ciri media dan keperluan operasi mereka.

3. Bolehkah anda menyesuaikan model berdiameter besar Injap Rama-rama Tergerak Pneumatik anda?

ya. Diameter pengeluaran standard kami ialah DN40-DN1600. Untuk Injap Rama-Rama Tergerak Pneumatik yang berdiameter lebih besar, sila hubungi pasukan jualan kami. Kami akan menyesuaikan pengeluaran mengikut keperluan anda, memastikan produk memenuhi keperluan operasi.

4. Apakah tempoh jaminan produk?

Pneumatic Actuated Butterfly Valve kami mempunyai waranti satu tahun. Dalam tempoh jaminan, kami akan menyediakan perkhidmatan pembaikan atau penggantian percuma untuk sebarang isu kualiti yang bukan disebabkan oleh kesilapan manusia. Kami juga menyediakan sokongan penyelenggaraan selepas jualan jangka panjang.

5. Bagaimana untuk memasang dan menyelenggara Injap Rama-rama Bergerak Pneumatik?

Sebelum pemasangan, pastikan semua komponen injap adalah lengkap dan model yang betul, dan tiada objek asing di dalam badan injap. Semasa pemasangan, pastikan injap diselaraskan dengan saluran paip, sambungan bebibir selamat, dan elakkan daripada membakar pengedap semasa mengimpal. Untuk penyelenggaraan harian, pastikan injap bersih, kerap periksa kehausan pengedap, gantikan bahagian yang haus dengan segera, dan pelincir bahagian transmisi dengan kerap untuk memastikan operasi injap lancar. Arahan pemasangan dan penyelenggaraan terperinci akan diberikan.
