Sambungan jenis wafer ialah kaedah mengikat injap (terutamanyainjap rama-rama,injap periksa, dsb.) antara bebibir paip menggunakan bolt panjang. Ciri penentunya ialah: injap tidak mempunyai bebibir integralnya sendiri; sebaliknya, bolt panjang melalui bebibir dua paip untuk mengunci injap di tengah.

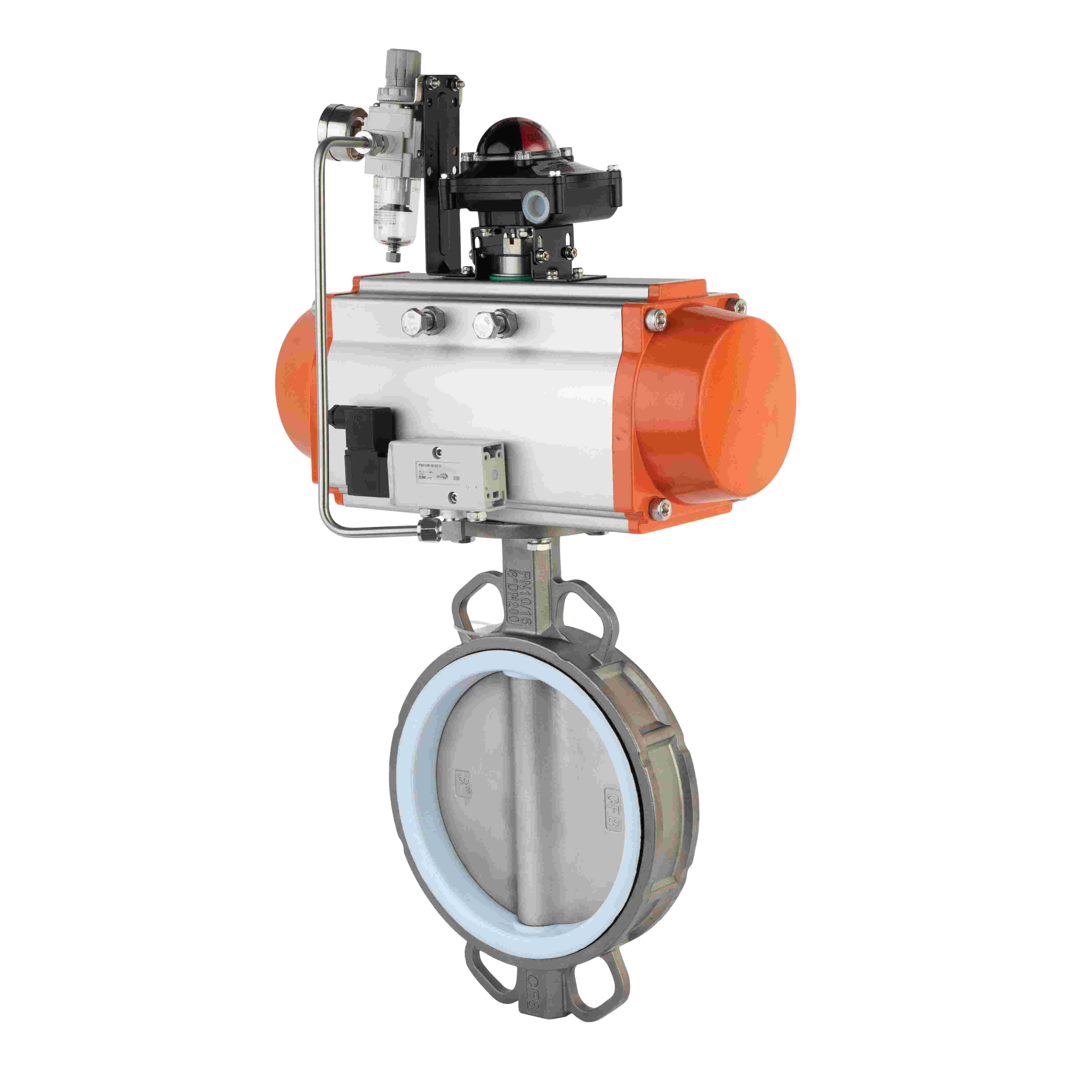

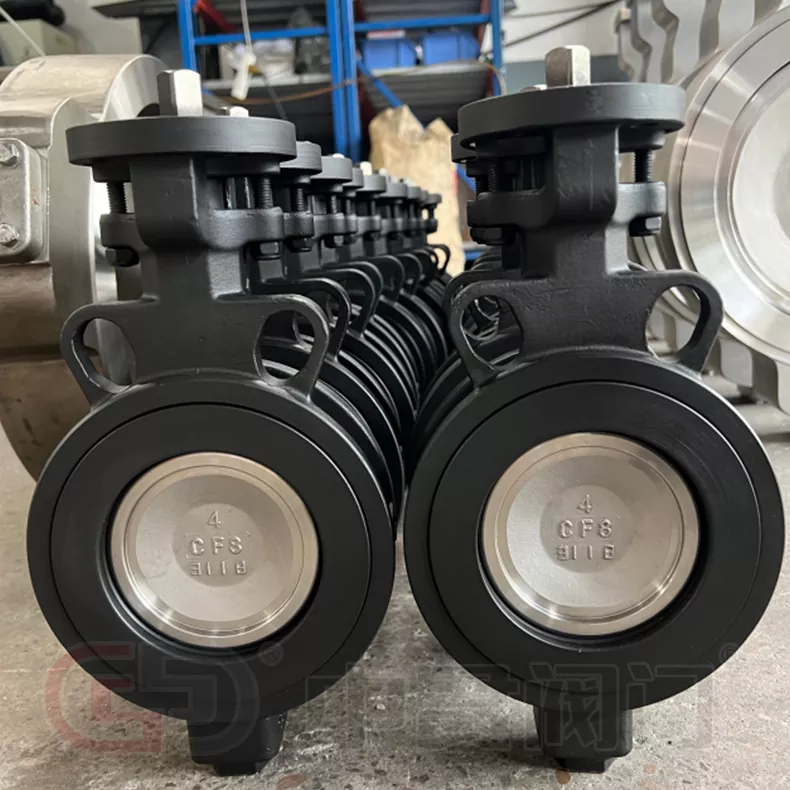

Injap: Badan injap tidak mempunyai lubang bolt bebibir, hanya muka pengesan yang licin. Contoh biasa: injap rama-rama wafer, injap sehala wafer.
Bolt: Biasanya bolt stud atau melalui bolt, cukup panjang untuk melepasi lubang bolt kedua-dua bebibir paip.
Bebibir Paip: Hujung paip mesti dilengkapi dengan bebibir standard.
Kacang: Digunakan untuk mengetatkan.
Letakkan injap wafer di antara bebibir kedua-dua paip.
Masukkan bolt panjang melalui lubang bolt satu bebibir paip → melalui lubang penentukuran dalam badan injap wafer → melalui lubang bolt bebibir paip terbalik.
Kencangkan kacang pada kedua-dua hujungnya. Apabila kacang diketatkan, kedua-dua bebibir paip ditarik bersama.
Daya pengapit ini mengelak injap di antara bebibir, dengan gasket (atau pengedap berdaya tahan terbina dalam injap) membentuk antara muka pengedap.
| Ciri |
Jenis Wafer |
Bebibir (Tradisional) |
| Bolt |
bolt panjang; nombor yang sama dengan lubang bebibir |
Dua set bolt/nat (satu setiap bebibir) |
| Pembinaan Injap |
Ringan, nipis, padat |
Berat, panjang, dengan bebibir integral |
| Pemasangan/Pembuangan |
Memerlukan memutuskan sambungan kedua-dua belah untuk mengeluarkan injap |
Boleh mengeluarkan injap dengan membuka satu bebibir |
| kos |
Kos injap yang lebih rendah; bebibir paip masih diperlukan |
Kos injap + bebibir yang lebih tinggi |
| Berat badan |
Cahaya; sesuai untuk diameter besar |
berat |
| Laluan Kebocoran |
Lebih sedikit (dua muka pengedap: injap ke bebibir setiap sisi) |
Lagi (empat muka: dua gasket bebibir ditambah dua bebibir ke injap) |
