Injap bola, injap rama -rama & injap kawalan: panduan untuk industri bendalir

Pengenalan

Injap memainkan peranan penting dalam industri cecair, mengawal aliran dan tekanan dalam saluran paip. Antara pelbagai jenis injap, injap bola, injap rama -rama, dan injap kawalan digunakan secara meluas kerana kebolehpercayaan, kecekapan, dan fleksibiliti mereka. Panduan ini memberikan gambaran keseluruhan jenis injap ini, aplikasi mereka, dan pertimbangan utama untuk pemilihan dan penggunaan.

1. Injap bola

Gambaran Keseluruhan
Injap bolaadalah injap giliran suku yang menggunakan sfera berlubang, berlubang (bola) untuk mengawal aliran. Mereka menawarkan rintangan bendalir yang rendah dan sesuai untuk aplikasi ON/OFF.

Ciri -ciri utama

• Reka bentuk: Pembinaan mudah dengan beberapa bahagian yang bergerak, yang membawa kepada kebolehpercayaan yang tinggi.
• Operasi: Cepat dan mudah dikendalikan; Giliran 90 darjah pemegang terbuka atau menutup injap.
• Pengedap: Biasanya menggunakan bahan lembut untuk pengedap, menyediakan keupayaan pengedap yang sangat baik.

Aplikasi
Injap bola biasanya digunakan dalam:

• Bekalan air dan sistem saliran
• Industri minyak dan gas
• Pemprosesan kimia
• Sistem HVAC

Kelebihan

• Penurunan tekanan minimum
• Pengedap ketat dengan kebocoran yang rendah
• Tahan lama dan tahan lama

Pertimbangan

• Tidak sesuai untuk aplikasi pendikit, kerana mereka boleh menyebabkan pergolakan dan memakai.

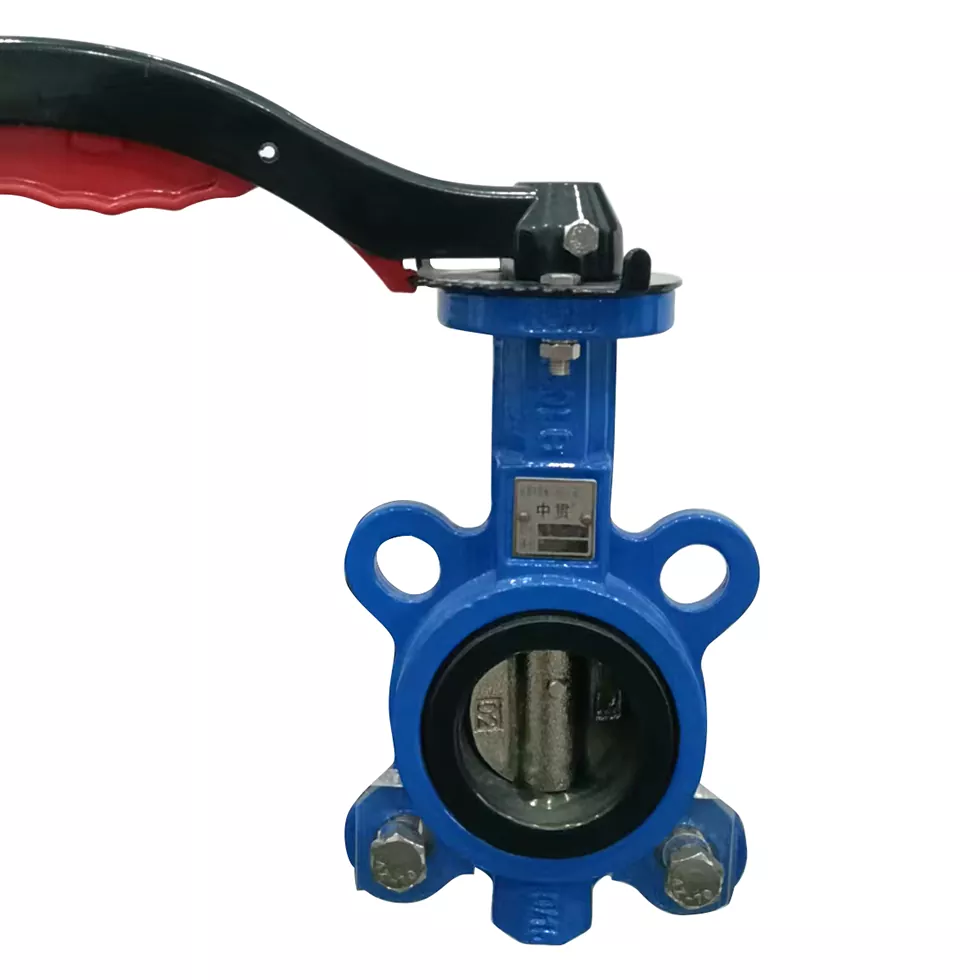

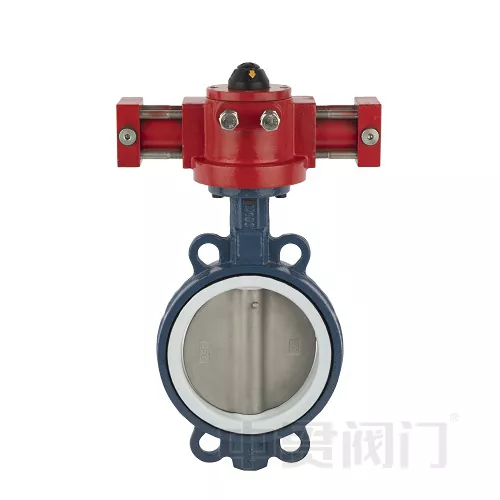

2 injap rama -rama

Gambaran Keseluruhan
Injap rama -rama terdiri daripada cakera berputar yang mengawal aliran. Mereka direka untuk aplikasi shut-off dan pendikit cepat.

Ciri -ciri utama

• Reka bentuk: padat dan ringan, memerlukan ruang yang kurang daripada jenis injap lain.
• Operasi: Boleh dikendalikan secara manual atau secara automatik, membolehkan kawalan fleksibel.
• Fleksibiliti: Tersedia dalam pelbagai bahan, termasuk logam dan plastik.

Aplikasi
Injap rama -rama digunakan secara meluas dalam:

• Kemudahan rawatan air
• Pemprosesan makanan dan minuman
• Sistem Perlindungan Kebakaran
• Industri kimia dan farmaseutikal

Kelebihan

• Kos efektif kerana kos bahan dan pemasangan yang rendah
• Sesuai untuk aplikasi diameter besar
• Pembukaan dan Penutupan Cepat

Pertimbangan

• Tidak boleh memberikan meterai yang ketat sebagai injap bola, terutamanya di bawah keadaan tekanan tinggi.

(Bilik pemasangan injap rama -rama Zhongguan)

3. Injap kawalan

Gambaran Keseluruhan
Kawalan injap mengawal aliran, tekanan, dan suhu dalam sistem. Mereka boleh menyesuaikan kadar aliran secara berterusan dan sering digunakan dalam automasi.

Ciri -ciri utama

• Reka bentuk: Biasanya kompleks, dengan komponen seperti penggerak dan kedudukan untuk kawalan yang tepat.
• Operasi: Boleh dikendalikan secara manual atau melalui sistem automasi untuk kawalan jauh.
• Maklum balas: Dilengkapi dengan sensor untuk pemantauan dan pelarasan masa nyata.

Aplikasi
Injap kawalan sangat penting dalam:

• Penjanaan kuasa
• Penapisan minyak
• Pembuatan Kimia
• Sistem pengedaran air

Kelebihan

• Berikan kawalan yang tepat ke atas pembolehubah proses
• Meningkatkan kecekapan dan keselamatan dalam operasi
• Boleh diintegrasikan ke dalam sistem automatik untuk fungsi yang dipertingkatkan

Pertimbangan

• Kos awal yang lebih tinggi disebabkan oleh kerumitan dan komponen tambahan.
• Memerlukan penyelenggaraan yang kerap untuk memastikan prestasi yang optimum.

Kesimpulan

Memilih injap yang tepat untuk aplikasi tertentu dalam industri bendalir adalah penting untuk memastikan kecekapan, kebolehpercayaan, dan keselamatan. Injap bola sesuai untuk kawalan hidup/mati, injap rama-rama menyediakan penyelesaian penjimatan ruang yang sangat baik untuk pendikit, dan injap kawalan adalah penting untuk peraturan aliran dan tekanan yang tepat. Memahami kekuatan dan batasan setiap jenis injap akan membantu membuat keputusan yang tepat yang meningkatkan prestasi operasi.
