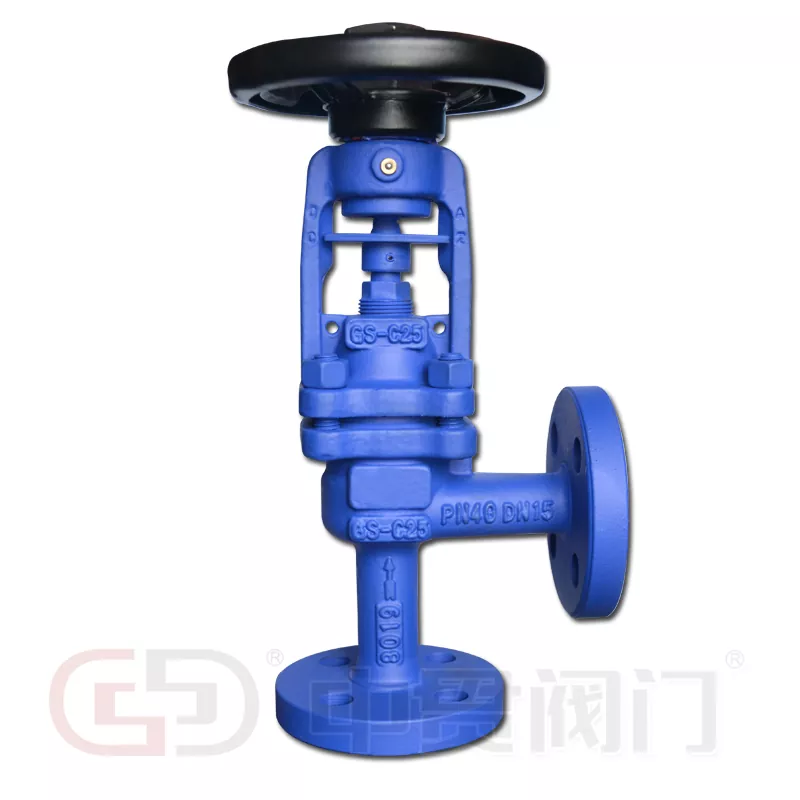

Injap Glob Sudut Tertutup Piawai DIN Belos

Zhongguan membekalkanInjap Glob Sudut Tertutup Piawai DIN Belosuntuk perolehan saluran paip industri, menggabungkan struktur badan sudut 90° dengan pengedap batang belos logam untuk stim, minyak haba, air panas, gas proses dan sistem ammonia. Injap tersedia dalam bahan badan termasuk besi tuang, besi mulur, keluli tuang dan keluli tahan karat, dengan pilihan belos dalam SS304, SS316, SS316L, SS310S dan Hastelloy C. Julat saiz yang ditentukan ialah DN15–DN400, dengan penarafan tekanan PN16–PN40 dan suhu maksimum 60°C yang disenaraikan.

Reka Bentuk Corak Sudut untuk Perpaipan Perindustrian

Badan corak sudut mengubah hala aliran melalui 90°, menyepadukan perubahan arah ke dalam struktur injap. Susunan ini boleh menghilangkan siku berasingan dalam susun atur paip yang serasi, mengurangkan bilangan sambungan dan memudahkan pemasangan dalam ruang terkurung.

• Penghalaan saluran paip padat:Mengintegrasikan perubahan arah aliran di lokasi injap.
• Peraturan aliran:Cakera injap glob dan tempat duduk mengawal laluan media proses.
• Prestasi mematikan:Struktur tempat duduk menyokong pengasingan dalam sistem bendalir industri.
• Akses penyelenggaraan:Bonet dan pemasangan batang menyediakan akses kepada komponen operasi dalaman.

Struktur Pengedap Belos Logam

Belos logam mengelilingi batang yang bergerak dan mengembang atau mengecut semasa operasi injap. Ia mewujudkan penghalang antara medium proses dan persekitaran luaran, mengurangkan pergantungan pada pembungkusan konvensional sebagai meterai batang utama.

Pengedap Dwi dengan Belos dan Pembungkusan

Susunan pengedap menggabungkan belos logam dengan pembungkusan PTFE atau grafit sekunder.

• Pengedap utama:Belos mengehadkan kebocoran proses-sederhana sepanjang batang injap.
• Pengedap sekunder:Pembungkusan menyediakan halangan tambahan jika belos kehilangan integriti.
• Kestabilan operasi:Bahan belos yang sesuai dan perkhidmatan sokongan reka bentuk mekanikal yang baik dalam sistem yang terdedah kepada suhu tinggi dan operasi injap berulang.

Konfigurasi ini amat berkaitan dengan aplikasi wap, minyak terma dan gas proses di mana kawalan kebocoran luaran adalah penting.

Bahan dan Spesifikasi Teknikal

Pemilihan Bahan untuk Keadaan Operasi Berbeza

• GG25 dan GGG40:Pilihan besi tuang dan besi mulur untuk air perindustrian dan sistem utiliti dalam penilaian operasi yang berkenaan.
• 1.0619+N (GS-C25):Keluli tuang untuk aplikasi yang mengandungi tekanan industri.
• 1.4308 (CF8) dan 1.4408 (CF8M):Pilihan keluli tahan karat untuk perkhidmatan yang memerlukan ketahanan kakisan.
• SS316L dan SS310S bellow:Gred keluli tahan karat alternatif untuk persekitaran kimia dan haba yang berbeza.
• Hastelloy C berbunyi:Pilihan aloi untuk menuntut aplikasi media menghakis.
• Bermuka keras stellite:Rawatan permukaan tempat duduk dan cakera pilihan untuk aplikasi yang memerlukan rintangan haus yang dipertingkatkan.

Aplikasi Media dan Perindustrian

Injap Glob Sudut Tertutup Piawai DIN Belos sesuai untuk sistem perindustrian yang memerlukan perubahan arah aliran, laluan bendalir terkawal dan mengurangkan kebocoran batang.

• Sistem wap:Pengagihan wap industri dan pemprosesan haba — lihat jugaInjap Glob Dimeterai Belos Standard DIN.
• Litar minyak terma:Sistem pemindahan haba yang beroperasi pada suhu tinggi — yangInjap Glob Standard DINialah pilihan corak lurus yang berkaitan.
• Peredaran air:Saluran paip air panas dan sejuk di kemudahan perindustrian.
• Memproses saluran paip gas:Sistem pengendalian gas di mana pengedap batang merupakan pertimbangan reka bentuk utama.
• Tumbuhan ammonia:Sistem proses yang memerlukan keserasian bahan yang sesuai.
• Pemasangan pemanasan:Rangkaian pemindahan haba industri menggunakan wap atau cecair haba.

Konfigurasi sudut-badan menggabungkan perubahan arah aliran dan operasi injap dalam satu pemasangan, menjadikannya berguna dalam susun atur paip padat. Untuk komponen saluran paip yang berkaitan, sila rujuk kepadaInjap Semak Standard DIN, yangInjap Pintu Piawai DIN, danPenapis Jenis Y Standard DIN.

Spesifikasi Utama untuk Pemilihan Injap

Injap Glob Sudut Tertutup Piawai DIN Belos boleh dinilai menggunakan parameter operasi dan pemasangan berikut:

1. Sederhana:Stim, minyak terma, air, ammonia atau gas proses.
2. Keadaan operasi:Tekanan reka bentuk, suhu normal dan suhu operasi maksimum.
3. Dimensi saluran paip:Saiz DN, jenis sambungan dan ruang pemasangan.
4. Keperluan bahan:Badan, bonet, belos, tempat duduk, cakera dan bahan pembungkusan.
5. Fungsi injap:Peraturan aliran, pengasingan atau gabungan kedua-duanya.
6. Standard yang berkenaan:Piawaian DIN yang diperlukan, dimensi sambungan dan keperluan pemeriksaan.

Sokongan Teknikal dan Pembuatan Zhongguan

Zhejiang Zhongguan Valve Manufacture Co., Ltd.telah memberi tumpuan kepada pengeluaran dan bekalan injap selama lebih daripada 19 tahun, dengan pangkalan pengeluaran di Tianjin dan Wenzhou. Pangkalan Tianjin telah ditubuhkan pada 2016, diikuti dengan penubuhan syarikat Zhejiang di Oubei, Yongjia, Wenzhou, pada 2019.

Rangkaian produknya termasukinjap rama-rama, injap bola, injap pintu, injap periksa, injap kaki, penapis, dan injap kawalan. Peralatan pengeluaran termasuk mesin ujian tekanan injap, peralatan pemasangan tempat duduk injap, peralatan pemasangan lengan aci dan peralatan penanda injap.

Sokongan teknikal meliputi pemilihan injap mengikut suhu operasi dan jenis sederhana. Pemeriksaan pengeluaran termasuk ujian tekanan, dan syarikat menyediakan waranti satu tahun dengan penggantian percuma untuk isu berkaitan kualiti yang disahkan di bawah syarat perkhidmatannya. Anda juga boleh menyemak kamisijildankes koperasi.

Untuk sistem wap, minyak terma, air dan gas perindustrian, sistemDIN Standard Angle Type Belos Injap Glob Termeteraimenggabungkan badan bercorak sudut, pengedap batang belos logam, dan pelbagai pilihan bahan untuk aplikasi saluran paip industri. Terokai sepenuhnyaInjap Perindustrian Standard DINjulat untuk komponen saluran paip yang berkaitan.

Soalan Lazim

Bolehkah injap dipasang dalam sebarang orientasi?

Pemasangan hendaklah mengikut arah aliran yang ditunjukkan pada badan injap. Badan sudut telah menentukan port masuk dan keluar, jadi susun atur paip mesti sepadan dengan laluan aliran yang dimaksudkan.

Apakah tanda-tanda awal belos haus atau kegagalan?

Kebocoran luaran di sekitar kawasan batang, tekanan hiliran yang tidak stabil, atau perubahan ketara dalam tork operasi mungkin menunjukkan kehausan belos. Pembungkusan sekunder boleh menyediakan pengedap sementara, tetapi belos harus diperiksa dan diganti jika kerosakan disahkan.

Bolehkah injap dipasang dengan penggerak?

Injap boleh dibekalkan dengan antara muka pelekap untuk penggerak manual, pneumatik atau elektrik yang serasi. Pemilihan penggerak bergantung pada keperluan tork, lejang, dan keadaan operasi saiz injap tertentu.

Apakah yang perlu diperiksa semasa pemasangan bebibir?

Periksa penjajaran bebibir, jenis gasket, dan urutan pengetatan bolt. Beban bolt yang tidak sekata boleh memesongkan badan atau menyebabkan kebocoran, terutamanya pada saiz DN yang lebih besar dan penarafan tekanan yang lebih tinggi.

Adakah belos gantian dan komponen tempat duduk tersedia secara berasingan?

Belos gantian, tempat duduk, cakera dan komponen pembungkusan boleh dibekalkan untuk model injap yang serasi. Bahagian yang betul bergantung pada saiz injap, penarafan tekanan, bahan badan, dan bahan belos yang dinyatakan pada asalnya.Hubungi kamidengan spesifikasi asal untuk sebut harga gantian.
