Dalam sistem perindustrian moden, kecekapan, keselamatan dan automasi tidak lagi menjadi pilihan—ia adalah penting. Satu komponen yang memainkan peranan penting dalam mencapai matlamat ini ialahInjap Rama-rama Bergerak Pneumatik. Digunakan secara meluas dalam rawatan air, pemprosesan kimia, penjanaan kuasa, makanan & minuman, dan sistem HVAC, jenis injap ini menggabungkan reka bentuk mekanikal ringkas dengan automasi pneumatik yang boleh dipercayai. Tindak balas pantas, struktur padat dan keperluan penyelenggaraan yang rendah menjadikannya pilihan pilihan untuk aplikasi kawalan hidup-mati dan pendikit.
Artikel ini menyediakan gambaran keseluruhan profesional dan mendalam tentangInjap Rama-rama Bergerak Pneumatik, termasuk cara ia berfungsi, kelebihan utama, parameter teknikal, panduan pemilihan dan soalan biasa yang ditanya oleh pembeli sebelum membuat keputusan.

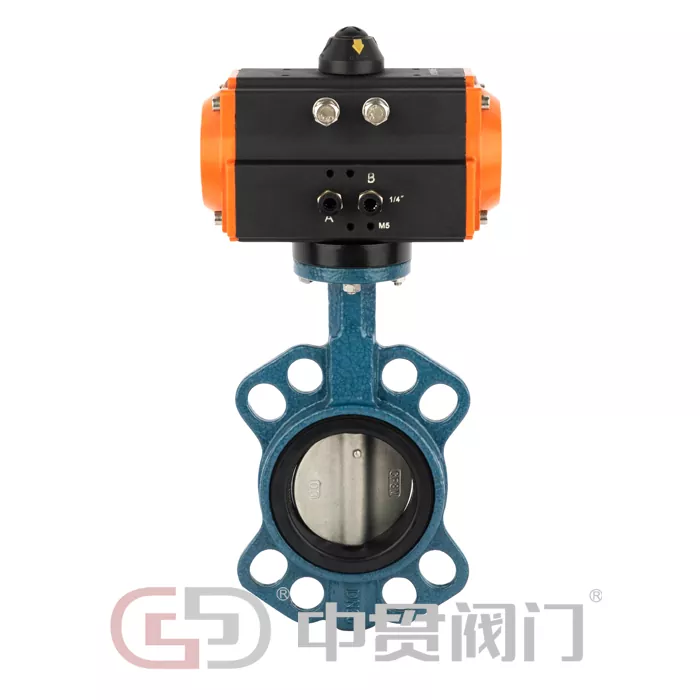

A Injap Rama-rama Bergerak Pneumatikterdiri daripada dua bahagian utama: badan injap rama-rama dan penggerak pneumatik. Badan injap mengandungi cakera yang dipasang pada aci berputar. Apabila udara termampat dibekalkan kepada penggerak, ia menukar tekanan udara kepada gerakan mekanikal, memutar cakera sebanyak 90 darjah untuk membuka atau menutup injap.
Kedudukan terbuka: Cakera sejajar dengan arah aliran, membenarkan media melalui dengan rintangan yang minimum.
Kedudukan tertutup: Cakera berputar berserenjang dengan aliran, mewujudkan pengedap yang ketat pada tempat duduk injap.
Bergantung pada keperluan sistem, penggerak boleh dikonfigurasikan sebagailakonan berganda(udara untuk membuka dan menutup) ataulakonan tunggal/mulangan musim bunga(udara untuk membuka, spring untuk menutup atau sebaliknya), memastikan keselamatan semasa kegagalan bekalan udara.
Injap manual memerlukan operasi manusia, yang mengehadkan kelajuan, ketepatan dan penyepaduan dengan sistem automatik. AInjap Rama-rama Bergerak Pneumatikmenawarkan beberapa kelebihan yang jelas:
Masa tindak balas yang cepatuntuk kawalan proses automatik
Mengurangkan kos buruhdan kesilapan manusia
Keselamatan yang dipertingkatkan, terutamanya dalam persekitaran yang berbahaya atau bersuhu tinggi
Penyepaduan yang mudahdengan PLC, DCS dan sistem kawalan jauh
Untuk kemudahan yang bertujuan untuk menaik taraf kepada talian pengeluaran automatik atau separa automatik, penggerak pneumatik selalunya merupakan penyelesaian yang paling kos efektif.
kamiInjap Rama-rama Bergerak Pneumatikdireka bentuk dengan mengambil kira ketahanan, ketepatan dan piawaian antarabangsa. Setiap unit diuji untuk memastikan prestasi yang boleh dipercayai di bawah keadaan operasi yang mencabar.
Struktur padat dan ringan
Pad pelekap ISO 5211 untuk pemasangan penggerak yang mudah
Keperluan tork yang rendah, mengurangkan saiz penggerak dan penggunaan udara
Prestasi pengedap yang sangat baik dengan tempat duduk injap yang boleh diganti
Sesuai untuk kedua-dua media cecair dan gas
Di bawah ialah jadual parameter teknikal yang dipermudahkan untuk membantu jurutera dan pembeli memahami dengan cepat keupayaan produk.
| Parameter | Spesifikasi |
|---|---|
| Julat Saiz Injap | DN50 – DN600 |
| Penilaian Tekanan | Pn10 / lim16 |
| Bahan Badan | Besi Mulur, Keluli Karbon, Keluli Tahan Karat |
| Bahan Cakera | Keluli Tahan Karat, Besi Mulur (Bersalut) |
| Bahan Tempat Duduk | EPDM, NBR, PTFE |
| Jenis Penggerak | Lakonan Berganda / Lakonan Tunggal (Spring Return) |
| Tekanan Operasi | 0.4 – 0.7 MPa |
| Suhu Operasi | -20°C hingga +180°C |
| Standard Sambungan | Wafer / Lug / Bebibir |
| Mod Kawalan | Hidup-Mati / Memodulasi (dengan Positioner) |
Konfigurasi ini membolehkanInjap Rama-rama Bergerak Pneumatikuntuk menyesuaikan diri dengan pelbagai persekitaran industri sambil mengekalkan prestasi yang stabil dan boleh berulang.
Terima kasih kepada serba boleh mereka,Injap Rama-rama Bergerak Pneumatikdigunakan secara meluas dalam pelbagai industri:
Rawatan air dan air sisauntuk pengasingan dan pengawalan aliran
Loji kimia dan petrokimiamengendalikan media yang menghakis atau berbahaya
Pemprosesan makanan dan minumandi mana kebersihan dan operasi pantas diperlukan
Sistem HVACuntuk kawalan air sejuk dan panas
Loji kuasauntuk air penyejuk dan sistem tambahan
Reka bentuk ringkas mereka juga menjadikannya sesuai untuk saluran paip berdiameter besar di mana jenis injap lain mungkin terlalu besar atau mahal.
Memilih yang betulInjap Rama-rama Bergerak Pneumatikmemerlukan penilaian beberapa faktor utama:
Jenis media: Air, gas, minyak atau bahan kimia yang menghakis
Julat suhu dan tekanan: Padankan bahan tempat duduk dan badan dengan sewajarnya
Saiz injap dan jenis sambungan: Wafer, lug atau pemasangan bebibir
Keperluan kawalan: Kawalan hidup-mati atau peraturan aliran modulasi
Fungsi selamat gagal: Tentukan sama ada pulangan musim bunga diperlukan
Dengan memadankan parameter ini dengan keperluan sistem anda, anda boleh memastikan kebolehpercayaan jangka panjang dan prestasi optimum.
Salah satu kelebihan terbesar aInjap Rama-rama Bergerak Pneumatikadalah permintaan penyelenggaraan yang rendah. Pemeriksaan rutin biasanya termasuk:
Memeriksa tekanan bekalan udara dan kualiti udara
Memeriksa meterai dan tempat duduk untuk dipakai
Mengesahkan tindak balas penggerak dan ketepatan strok
Memastikan bolt pemasangan kekal selamat
Dengan pemasangan yang betul dan pemeriksaan berkala, hayat perkhidmatan injap boleh dilanjutkan dengan ketara.
S: Apakah kegunaan Injap Rama-rama Bergerak Pneumatik?
J: Injap Rama-rama Bergerak Pneumatik digunakan untuk mengawal atau mengasingkan aliran cecair dan gas dalam saluran paip industri automatik, menawarkan tindak balas yang pantas dan pengedap yang boleh dipercayai.
S: Bagaimanakah Injap Rama-rama Tergerak Pneumatik berbeza daripada injap rama-rama elektrik?
A: Injap Rama-rama Tergerak Pneumatik menggunakan udara termampat untuk operasi, memberikan penggerak yang lebih pantas dan kesesuaian yang lebih baik untuk persekitaran yang berbahaya, manakala injap elektrik bergantung pada motor dan kuasa elektrik.
S: Bolehkah Injap Rama-rama Bergerak Pneumatik mengendalikan media yang menghakis?
J: Ya, dengan memilih bahan badan, cakera dan tempat duduk yang sesuai seperti keluli tahan karat dan PTFE, Injap Rama-rama Tergerak Pneumatik boleh mengendalikan cecair menghakis dengan selamat.
S: Adakah Injap Rama-rama Bergerak Pneumatik sesuai untuk peraturan aliran?
J: Ya, apabila dilengkapi dengan penentu kedudukan, Injap Rama-rama Tergerak Pneumatik boleh melakukan kawalan pemodulatan yang tepat sebagai tambahan kepada operasi hidup-mati yang mudah.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.pakar dalam reka bentuk dan pengeluaran injap industri berkualiti tinggi, termasukInjap Rama-rama Bergerak Pneumatik. Dengan kawalan kualiti yang ketat, proses pembuatan lanjutan dan tumpuan yang kuat terhadap keperluan pelanggan, kami menyediakan penyelesaian injap yang boleh dipercayai untuk industri global.
Untuk spesifikasi terperinci, penyelesaian tersuai atau sokongan teknikal, sila berasa bebas untukkenalanZhejiang Zhongguan Valve Manufacture Co., Ltd.Pasukan berpengalaman kami bersedia untuk membantu anda memilih injap yang sesuai untuk aplikasi anda dan memastikan kejayaan operasi jangka panjang.
-
