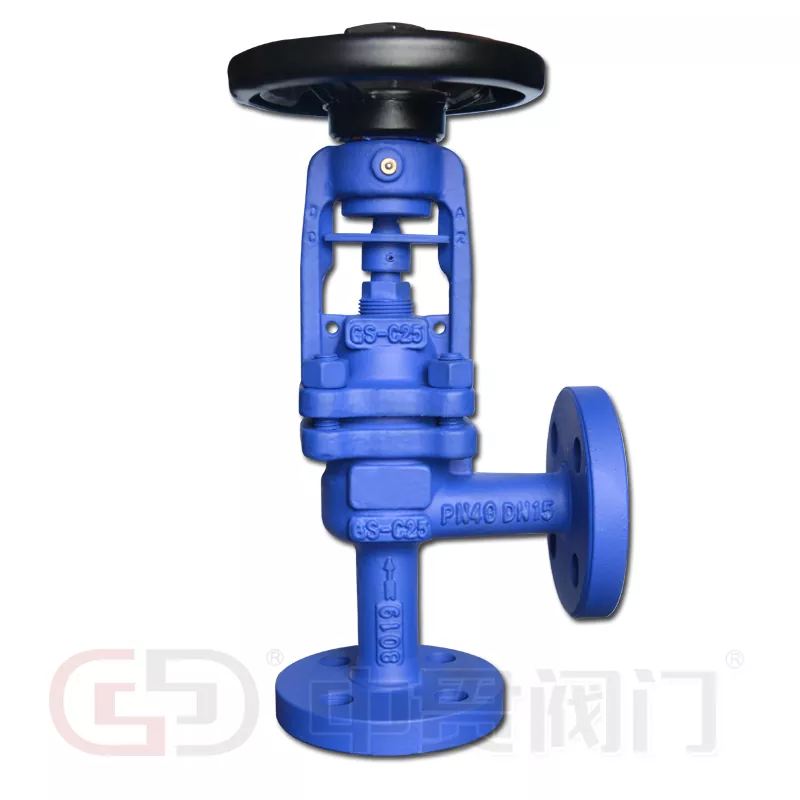

DIN Standard Angle Type Belos Injap Glob Termeterai

DIN Standard Angle Type Bellows Sealed Globe Valve mewakili evolusi kritikal dalam teknologi kawalan bendalir. Tidak seperti injap corak lurus tradisional, reka bentuk badan sudut ini sememangnya menyelesaikan kekangan ruang dan cabaran saliran yang biasa dalam rangkaian paip yang kompleks. Dengan mengubah hala aliran pada sudut 90 darjah, ia menghilangkan keperluan untuk pemasangan siku tambahan, mengurangkan penurunan tekanan dan kos pemasangan.

Penerangan Produk & Spesifikasi Teknikal

DIN Standard Angle Type Bellows Sealed Globe Valve ini menggabungkan corak sudut penjimatan ruang dengan pengedap belos metalik berbilang lapis. Ia adalah pilihan pilihan untuk tugas pengasingan kritikal dalam minyak terma, stim panas lampau dan sistem gas berbahaya.

• Bahan Pembinaan

Badan/Bonet: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Belos: SS304, SS316, SS316L, SS310S, Hastelloy C

Tempat Duduk & Cakera: Keluli tahan karat dengan muka keras Stellite (pilihan)

• Saiz & Julat Tekanan

Julat saiz: DN15 – DN400

Penarafan tekanan: PN16 – PN40

Julat suhu: ≤600 °C

• Aplikasi & Media Biasa

Sistem: Sistem minyak panas, sistem wap, sistem air panas dan sejuk, loji ammonia.

Media: Stim, gas proses, air panas, minyak haba, ammonia, cecair pemindahan haba.

Kelebihan Teras

Elemen Pengedap Belos Logam

Jantung injap ini ialah belos logam berbilang lapis yang dibentuk secara hidraulik. Ini menghilangkan pengedap dinamik pada batang, menghalang kebocoran luaran sepenuhnya. Tidak seperti injap pembungkusan konvensional sahaja, reka bentuk belos memastikan sifar pelepasan buruan – kritikal untuk loji sensitif eko dan liabiliti tinggi.

Geometri Cakera Dioptimumkan

Profil cakera yang berbentuk kon dan diperkemas memberikan ciri aliran linear dan penutupan yang ketat (sehingga kadar kebocoran Kelas VI). Reka bentuk ini mengurangkan hakisan dan getaran, memanjangkan hayat perkhidmatan dengan ketara berbanding injap glob standard.

Sistem Pengedap Berlebihan (Belos + Pembungkusan)

Kami menggabungkan seni bina dwi-meterai. Meterai utama ialah belos logam. Sekiranya belos gagal (sangat jarang), pembungkusan PTFE atau grafit sekunder menyediakan pengedap sandaran segera, memastikan keselamatan loji tidak terganggu.

Pemasangan Gris untuk Pelinciran

Pemasangan gris bersepadu membolehkan pelinciran langsung dalam perkhidmatan pada batang, nat batang dan pemasangan lengan. Ini mengurangkan tork operasi dan menghalang pedih pada aplikasi kitaran tinggi.

Roda Tangan Ergonomik

Direka dengan rabung tidak licin dan diameter optimum, roda tangan mengurangkan keletihan pengendali dan menyediakan modulasi yang licin dan tepat. Pembinaan tugas berat menahan kerosakan impak dalam persekitaran loji lasak.

Soal Jawab – Maklumat Perolehan Praktikal

S: Adakah anda mempunyai MOQ?

J: Tidak, kami tidak mempunyai kuantiti pesanan minimum. Walaupun anda memerlukan hanya sekeping, kami akan menghasilkan dan membekalkannya. Sebagai sebuah kilang yang fleksibel, kami sebelum ini telah menyediakan satu injap keselamatan untuk menyokong penyelenggaraan segera pelanggan.

S: Bolehkah anda menyediakan piawaian lain?

A: Ya. Walaupun kepakaran teras kami ialah DIN Standard Angle Type Bellows Sealed Globe Valve, kami boleh mengeluarkan mengikut piawaian lain (ANSI, BS, JIS) atas permintaan. Hanya berikan standard dan kelas tekanan yang diperlukan kepada pasukan pembekal kami.

S: Bolehkah saya mendapatkan lukisan injap pertanyaan?

J: Ya, tetapi sila ambil perhatian bahawa penyediaan lukisan memerlukan sedikit masa. Benarkan masa memimpin yang mencukupi dalam jadual projek anda. Untuk injap khas, bukan biasa atau jarak lebar (cth., DN400 atau aloi khas), kami tidak boleh sentiasa menyediakan lukisan, kerana tiada kilang tunggal menghasilkan setiap jenis injap. Walau bagaimanapun, untuk semua konfigurasi DIN standard, lukisan dimensi penuh dan P&ID tersedia.

S: Berapa lama untuk sebut harga?

A: Biasanya dalam masa 24 jam untuk pertanyaan standard. Untuk injap khas (cth., kelas aloi tinggi atau tekanan bukan standard), sila biarkan sehingga 48 jam. Kami mengutamakan tindak balas pantas sebagai pengilang profesional China.

S: Bagaimana dengan pembungkusan?

A: Pembungkusan eksport standard menggunakan kes kayu yang dimeterai untuk perlindungan kakisan. Untuk saiz besar (biasanya melebihi DN200), injap dipasang pada palet dengan filem regangan dan penghalang lembapan. Semua pembungkusan memenuhi piawaian penghantaran antarabangsa.
