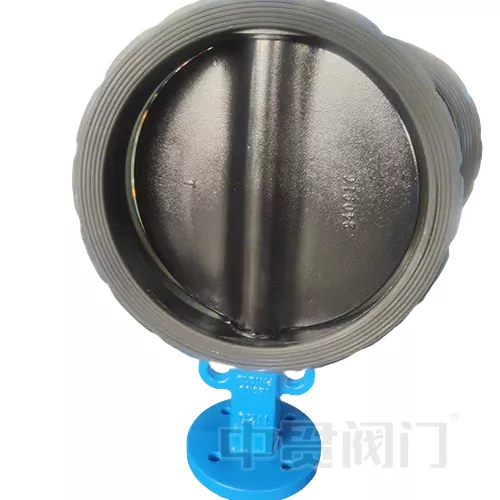

Injap rama -rama standard EN593

Sebagai spesifikasi penting dalam bidang injap perindustrian di Eropah, standard reka bentuk EN593 menyediakan rangka kerja yang sistematik untuk reka bentuk, pembuatan dan pengujian injap rama -rama logam. Artikel ini akan menganalisis keperluan teras standard dan meneroka kelebihan teknikal injap rama -rama yang memenuhi standard ini (EN 593 reka bentuk standard rama -rama injap) dalam senario perindustrian.

Spesifikasi teras standard EN593

EN593 telah dibangunkan oleh Jawatankuasa Standardisasi Eropah (CEN) dan boleh digunakan untuk reka bentuk injap rama-rama logam dalam sistem saluran paip flanged atau kimpalan, meliputi fungsi pengasingan, peraturan dan kawalan. Sorotan teknikalnya termasuk:

Julat tekanan dan saiz:

1. Tekanan nominal (PN): 2.5 hingga 40 bar; Gred Standard Amerika (Kelas): 150 hingga 300;

2. Diameter nominal (DN): DN20 hingga DN2400, dengan sokongan maksimum reka bentuk diameter 2.4 meter (DN2400);

3. Aplikasi khas (seperti kawalan proses) memerlukan rujukan kepada piawaian tambahan EN1349 dan EN60534-2-1.

Keperluan Bahan dan Struktur:

1. Badan injap mesti diperbuat daripada logam tahan kakisan (seperti keluli karbon, keluli tahan karat atau keluli dupleks) dan memenuhi pensijilan bahan EN 10204;

2. Batang injap dan plat rama-rama mesti mempunyai kekuatan kilasan, dan meterai tempat duduk injap mesti disesuaikan dengan meterai lembut (EPDM/FKM) atau meterai keras logam ke logam;

3. Dimensi sambungan flange dengan ketat mengikuti standard EN 558 untuk memastikan pertukaran global.

Spesifikasi Ujian Prestasi:

1.

2. Pengesahan tork operasi: Selepas penggerak dipasang, ia mesti lulus 1000 ujian kitaran pembukaan dan penutupan, dan turun naik tork ialah 5%;

3. Ujian Kekuatan Tekanan: Badan injap mesti menahan ujian tekanan hidrostatik sebanyak 1.5 kali tekanan PN selama 3 minit tanpa ubah bentuk

Ouren593 reka bentuk injap rama -rama standard dengan ketat mengikuti standard ini, jika anda perlu mengesahkan standard lain sila hubungi kami.

Kelebihan Teknikal

Kelebihan Teknikal:

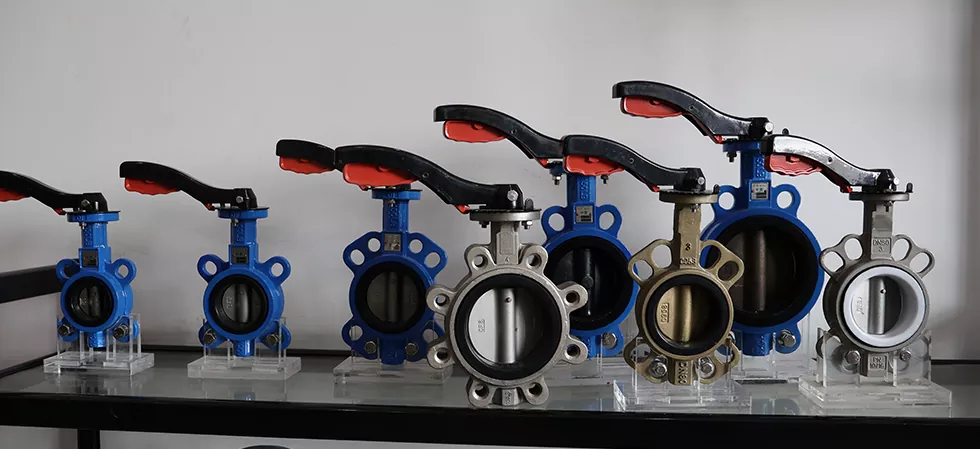

Injap rama -rama yang mematuhi standard EN593 (EN593 Reka Bentuk Standard Butterfly Valve) berfungsi dengan baik dalam senario berikut:

Kesesuaian kepada media yang keras:

1. Dengan mengoptimumkan permukaan plat rama-rama dengan halar, PTFE atau penyaduran logam, ia dapat menahan asid kuat, stim suhu tinggi dan media granular yang kasar13;

2. Sebagai contoh, injap DN1600 dapat menahan kakisan H2S pada keadaan 150 ℃ dan PN16 untuk masa yang lama dalam sistem pemulihan sulfur loji petrokimia.

Reka bentuk pengedap kecekapan tinggi:

1. Struktur pengedap dua hala (ganda eksentrik atau triple eksentrik) mengurangkan geseran pembukaan dan penutupan dan memanjangkan kehidupan kerusi injap;

2. Tahap kebocoran kerusi injap meterai lembut mencapai Kelas VI (meterai gelembung), dan meterai keras memenuhi standard keselamatan kebakaran (API 607).

Potensi menaik taraf pintar

1. Antara muka aci persegi ISO5211 yang diseragamkan (F05-F25) menyokong integrasi pesat penggerak elektrik/pneumatik;

2. Digabungkan dengan Internet Perindustrian Perkara (IIoT), tork injap, suhu dan data amaran kebocoran boleh dipantau secara real time.
