Apakah kimpalan punggung? Apakah perbezaan dari BW ke SW, sambungan bebibir, berulir?

2026-05-12 0 Tinggalkan saya mesej

Kimpalan punggung ialah kaedah kimpalan di mana hujung dua bahan kerja diletakkan berhadapan antara satu sama lain, dipanaskan serentak merentasi seluruh permukaan hujung, dan tekanan adalah praktikal untuk mencapai ikatan atom antara dua bahan kerja dalam keadaan pepejal, oleh itu menggabungkannya menjadi satu bahagian.

Untuk membantu anda memahami dengan lebih menarik, perbandingan disediakan dari banyak perspektif:

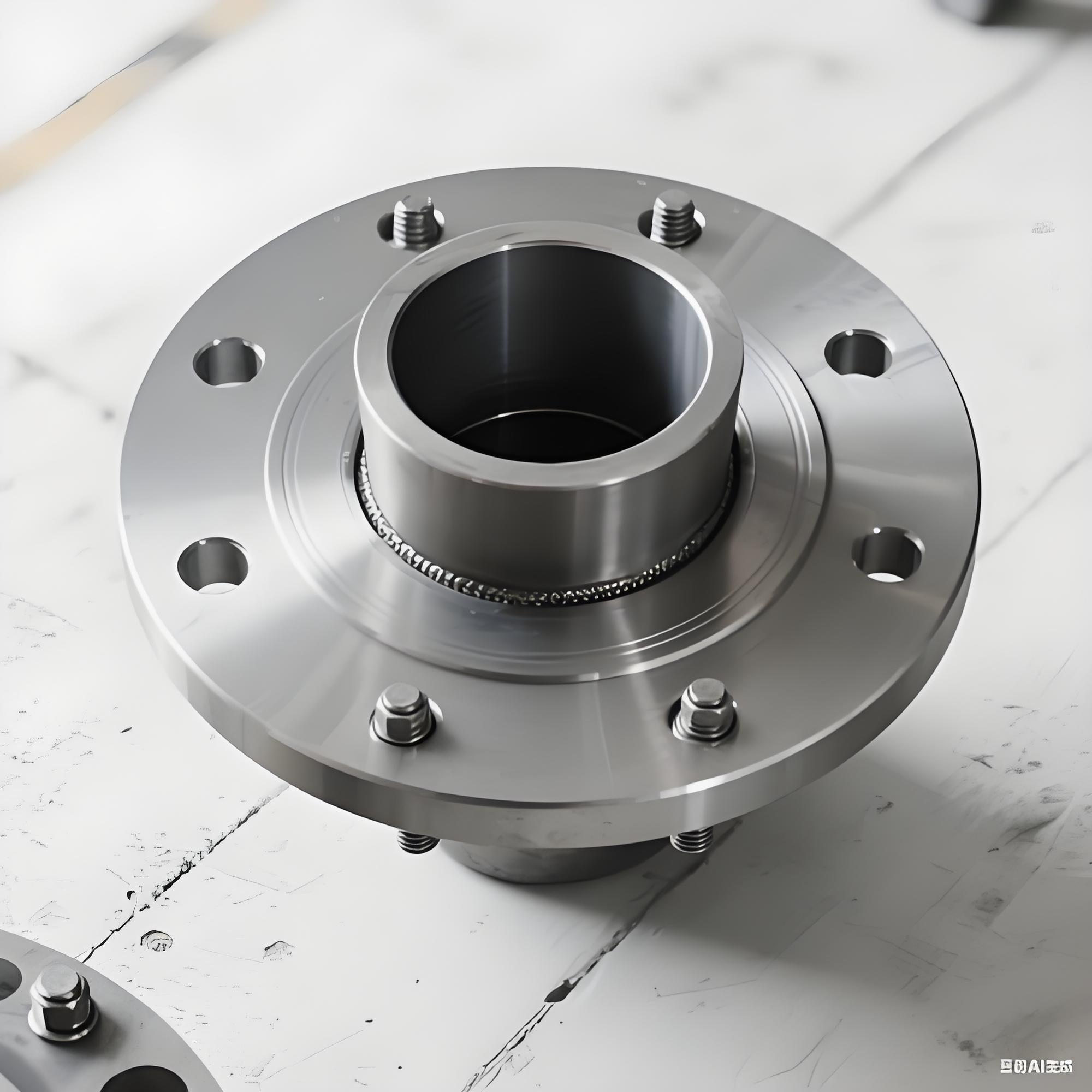

1. Perbezaan daripada "Kimpalan Soket" (biasanya digunakan untuk paip lubang kecil)

Item Perbandingan	Kimpalan Punggung	Kimpalan Soket
Kaedah Sambungan	Hujungnya dibarisi siram dan dikimpal terus	Satu hujung dimasukkan ke dalam yang lain dan fillet dikimpal di luar
Julat Saiz Paip	Biasanya digunakan untuk DN50 dan ke atas	Biasanya digunakan untuk DN50 dan lebih kecil
Jenis Kimpalan	Kimpalan punggung, penembusan penuh	Kimpalan fillet, tidak ditembusi sepenuhnya
Jurang Dalaman	Tiada langkah, dinding dalaman licin	Jurang wujud, yang mungkin terkumpul media atau menyebabkan kakisan
Kaedah Pemeriksaan	Boleh diradiografi (RT), kebolehpercayaan yang tinggi	Sukar untuk radiograf (RT), kebanyakannya MT atau PT
Keupayaan Kekuatan	Mampu menahan tekanan, suhu, dan beban keletihan yang lebih tinggi	Sesuai untuk tekanan rendah dan keadaan statik

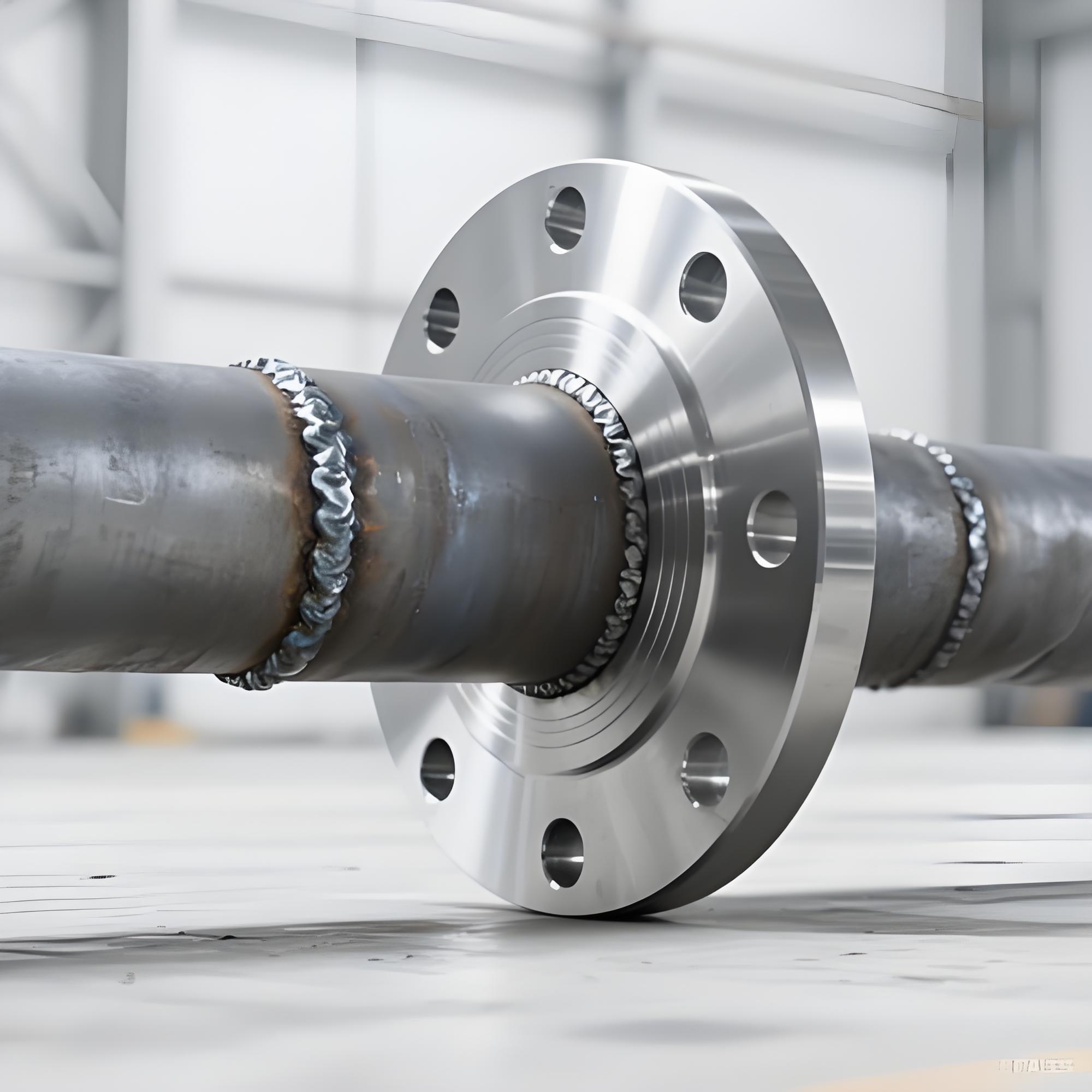

2. Perbezaan daripada "Sambungan Bebibir" (biasa digunakan untuk injap dan antara muka peralatan)

Item Perbandingan	Kimpalan Punggung	Sambungan Bebibir
Sifat Sambungan	Kekal, tidak boleh ditanggalkan	Boleh tanggal, mudah diselenggara dan diganti
Titik Pengedap	Tiada meterai gasket; kimpalan itu sendiri adalah meterai	Bergantung pada gasket dan bolt; titik kebocoran berpotensi wujud
Syarat Perkhidmatan	Suhu tinggi, tekanan tinggi, berbasikal suhu teruk	Keadaan konvensional, boleh dinaik taraf dengan penarafan gasket yang berbeza
Pemasangan & Penyelenggaraan	Memerlukan pengimpal yang mahir; sukar diubah suai selepas dikimpal	Pemasangan pantas dengan pengetatan bolt; mudah untuk pemeriksaan
Berat & Ruang	Struktur padat, tiada bebibir, menjimatkan ruang dan bahan	Bebibir menduduki lebih banyak ruang, menambah berat dan kos
Aplikasi Biasa	Talian wap utama, talian perkhidmatan hidrogen, sambungan injap tekanan tinggi suhu tinggi	Antara muka peralatan, injap atau bahagian paip yang memerlukan pembongkaran biasa

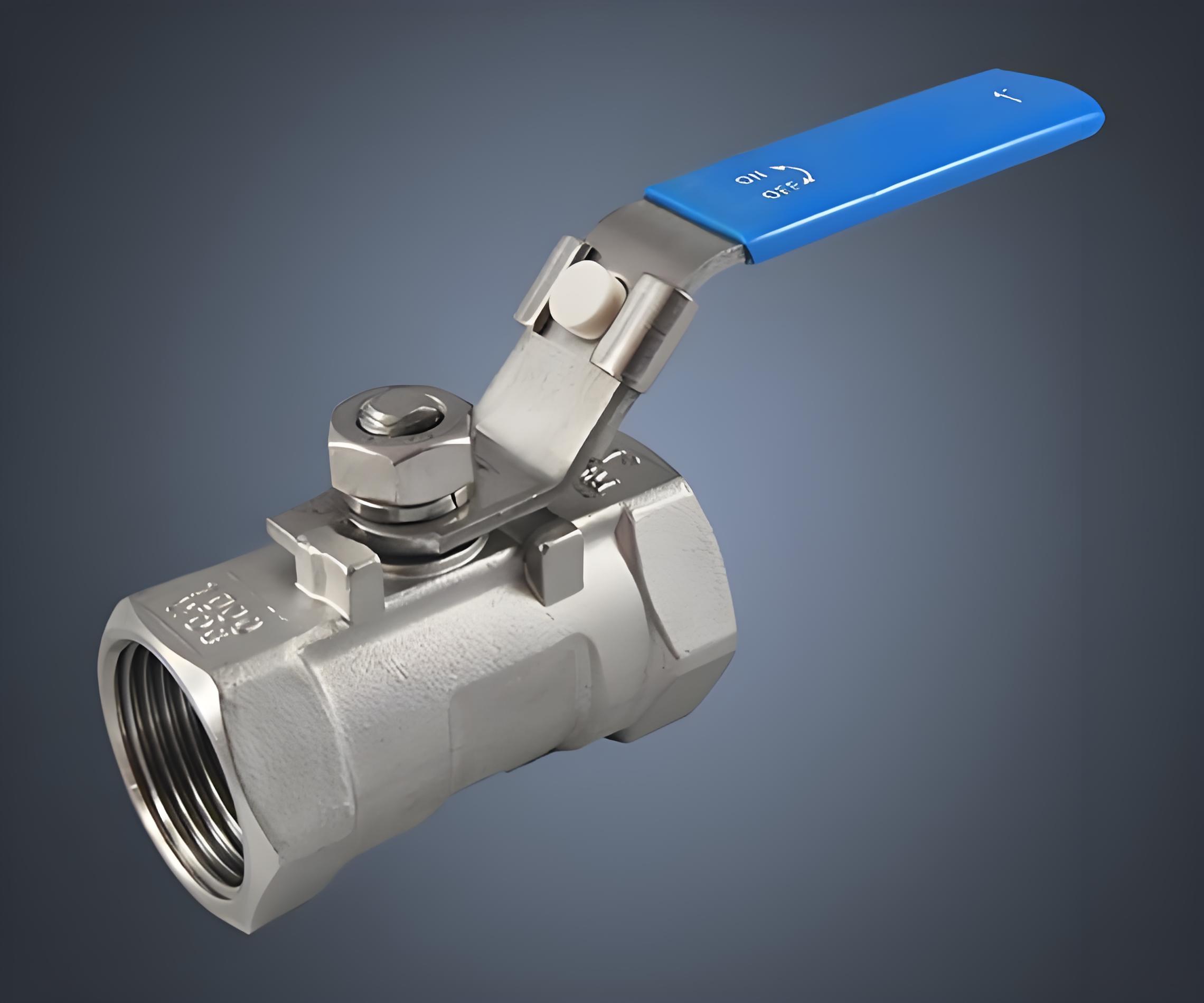

3. Perbezaan daripada "Sambungan Berulir" (biasa digunakan untuk lubang kecil, tekanan rendah)

Item Perbandingan	Kimpalan Punggung	Sambungan Berulir
Kebolehpercayaan Pengedap	Sangat tinggi, tiada kebocoran (jika kimpalan adalah bunyi)	Rendah, bergantung pada sealant atau pita PTFE; boleh longgar di bawah getaran
Had Tekanan/Suhu	Boleh digunakan untuk tekanan ultra-tinggi dan suhu ultra-tinggi	Terhad kepada tekanan sederhana/rendah dan suhu biasa atau sederhana
Kekuatan Sambungan	Bercantum secara bersepadu, kekuatan hampir dengan logam asas	Kepekatan tekanan pada akar benang
Kesukaran Pemasangan	Memerlukan peralatan kimpalan dan pengimpal yang mahir	Hanya memerlukan alatan tangan; boleh dipasang dengan cepat di tapak
Risiko Kebocoran	Hampir tiada kebocoran jika kimpalan adalah bunyi	Kebocoran mungkin berlaku secara beransur-ansur dengan kitaran suhu atau getaran

Ringkasan: Bila Memilih "Kimpalan Punggung"?·
Saiz paip≥ DN50
Perkhidmatan:suhu tinggi (cth., di atas 450°C) atau tekanan tinggi (cth., di atas 10MPa)
Risiko kebocoran sifar diperlukan, cth., media toksik, mudah terbakar atau meletup
Paip perlu diradiografi untuk kualiti kimpalan yang boleh dikawal
Hayat reka bentuk yang panjang, jangkaan minimum atau tiada penyelenggaraan (mis., talian wap utama dalam loji kuasa)

Dalam satu ayat: Kimpalan punggung ialah kaedah sambungan yang paling kuat, paling boleh dipercayai dan tidak boleh ditanggalkan, sesuai untuk keadaan perkhidmatan yang teruk dengan lubang besar, suhu tinggi, tekanan tinggi, tanpa kebocoran.
