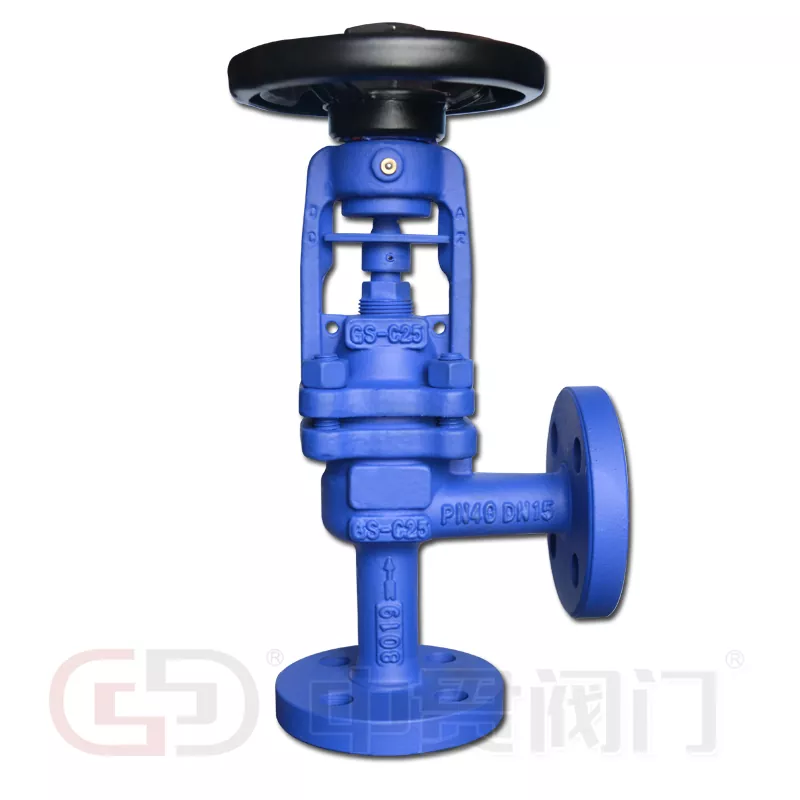

Bellows Sealed Globe Valve untuk Perkhidmatan Stim

01 Ciri-ciri

Pengedap Belos untuk Keadaan Saluran Paip Stim

Sistem wap mendedahkan pengedap batang injap kepada suhu tinggi, perubahan tekanan, dan kitaran pemanasan dan penyejukan berulang. Pembungkusan konvensional boleh mengalami kehausan dan memerlukan pelarasan berkala. Reka bentuk bertutup belos menggunakan elemen logam fleksibel antara batang injap dan pemasangan bonet untuk memisahkan kawasan batang yang bergerak daripada medium proses.

Hujung bawah belos dikimpal pada batang, manakala hujung atas diikat di dalam bonet dan pemasangan badan. Susunan ini mengehadkan sentuhan terus antara medium proses dan kawasan pembungkusan batang, menjadikan reka bentuk sesuai untuk pengedaran stim, talian bantu dandang, peralatan pemanasan industri dan paip penukar haba.

Bellows Sealed Globe Valve untuk Perkhidmatan Stim amat relevan di mana kawalan kebocoran batang luaran adalah bahagian penting dalam reka bentuk paip. Pemilihan bahan Bellows mempengaruhi ketahanan terhadap suhu, kakisan dan pergerakan kitaran, manakala badan injap dan bahan trim menentukan keserasian dengan persekitaran proses.

Pengedap Belos Utama dan Pembungkusan Sekunder

Injap menggunakan dua elemen pengedap batang yang berbeza. Belos logam membentuk penghalang utama, dan pembungkusan sekunder menyediakan pembendungan tambahan jika pengedap utama terjejas.

Integriti Belos dipengaruhi oleh keserasian bahan, keadaan tekanan dan suhu, pendedahan kakisan, dan kekerapan pergerakan batang. Pergerakan berulang boleh menyumbang kepada keletihan, manakala media yang tidak sesuai boleh mempercepatkan degradasi bahan. Pembungkusan sekunder menyediakan pembendungan tambahan tetapi tidak memulihkan integriti struktur belos yang rosak.

Susunan pengedap ini berkaitan dengan pemasangan wap di mana mengurangkan kebocoran pembungkusan batang rutin adalah keutamaan. Prestasi injap keseluruhan juga bergantung pada permukaan pengedap dalaman, pergerakan batang dan bahan yang dipilih.

02 Memilih Injap untuk Pengasingan atau Peraturan Aliran

03 Pilihan Bahan dan Rujukan Reka Bentuk DIN

Bellows Sealed Globe Valve untuk Perkhidmatan Stim tersedia dengan beberapa badan, belos dan bahan pembungkusan. Pilihan ini menyokong kombinasi rintangan suhu yang berbeza, keserasian kakisan, keperluan mekanikal dan pertimbangan penyelenggaraan.

Pilihan badan keluli karbon dan besi tuang memenuhi keperluan mekanikal dan operasi yang berbeza daripada badan keluli tahan karat. Untuk pemilihan belos, SS304, SS316, SS316L, SS310S, dan Hastelloy C menawarkan ciri bahan yang berbeza untuk pendedahan haba dan kimia. PTFE dan pembungkusan grafit menyediakan bahan pengedap sekunder alternatif untuk keadaan perkhidmatan yang berbeza.

Piawaian ini menyediakan titik rujukan untuk reka bentuk injap, keserasian dimensi, sambungan bebibir dan ujian. Mereka membantu mewujudkan asas teknikal untuk menyepadukan injap ke dalam saluran paip stim sedia ada.

04 Julat Operasi dan Pemilihan Konfigurasi

Rangkaian produk yang dinyatakan meliputi DN15–DN400, kelas tekanan PN16–PN40, dan suhu operasi tersenarai maksimum 600°C.

Pemilihan hendaklah bermula dengan tekanan dan suhu operasi, diikuti dengan keadaan wap, kekerapan kitaran yang dijangka, prestasi tutup yang diperlukan dan dimensi sambungan saluran paip. Bahan badan dan kelas tekanan menetapkan parameter mekanikal utama, manakala aloi belos dan pembungkusan menengah menangani keperluan pengedap batang.

Untuk perkhidmatan wap suhu tinggi, keserasian bahan dan hubungan tekanan-suhu adalah penting kepada pemilihan konfigurasi. Di mana injap akan beroperasi dengan kerap, bilangan kitaran pergerakan yang dijangkakan dan sifat tugas mengawal selia juga mempengaruhi keperluan belos dan pemangkasan.

05 Pembuatan dan Pemeriksaan Kualiti di Zhongguan

Zhongguan telah membina pengeluarannya di sekitar injap perkhidmatan wap selama hampir dua dekad. Kilang Tianjin dan kemudahan Wenzhou Oubei berfungsi seiring — satu mengendalikan badan tuang dan keluli berat, satu lagi memfokuskan pada pemasangan dan kerja pemangkasan ketepatan. Untuk injap stim yang dimeterai belos ini, yang membelah adalah penting: tuangan badan tiba di barisan pemasangan yang telah disahkan secara dimensi, dan setiap unit belos dikimpal, diperiksa kebocoran dan dipadankan dengan batang tertentu sebelum ia memasuki bonet.

Setiap injap siap melepasi ujian tekanan sebelum pembungkusan, dan data ujian terikat pada nombor siri unit. Permukaan pengedap diperiksa selepas ujian, bukan hanya sebelum ini, kerana kitaran tekanan itu sendiri boleh mendedahkan isu yang terlepas daripada pemeriksaan statik. Pemasangan tempat duduk dan cakera dengan pilihan muka keras Stellite dikendalikan pada garisan berasingan untuk mengelakkan pencemaran silang dengan trim standard.

Dari segi teknikal, sokongan pemilihan disusun mengikut parameter stim yang sebenarnya anda kendalikan — tekanan, suhu, kekerapan berbasikal dan kelakuan kondensat. Waranti setahun meliputi isu berkaitan kualiti yang disahkan, dan penggantian belos, tempat duduk dan komponen pembungkusan kekal tersedia selepas penghantaran. Sijil dan kes projek lepas tersedia atas permintaan jika anda memerlukannya untuk pakej tender.

Untuk pengedaran wap dan pemanasan industri, iniBellows Sealed Globe Valve untuk Perkhidmatan Stimmemasangkan pengedap utama belos logam dengan pembungkusan sekunder, dalam DN15–DN400 dan PN16–PN40. Pilihan yang berkaitan dalam yang samaInjap Perindustrian Standard DINkeluarga termasukInjap Glob Dimeterai Belos Standard DIN, corak lurusInjap Glob Standard DIN, yangInjap Semak Standard DIN, danInjap Pintu Piawai DIN.
